スタンドアロン型LINダイアグツール

課題

• ECUの一部データをLIN通信で直接書き換えたい
• ディーラーや整備現場で使用するため、PCレス・簡単操作のツールが必要
• ECUとツールの1対1通信で確実なリプログを行いたい
• リプログ用途に拡張できる仕組みを希望
• PCから通信コマンドをロード可能な仕組みも備えておきたい
• コロナ禍で部品入手が難しいが、ツールは500台必要

アプローチ

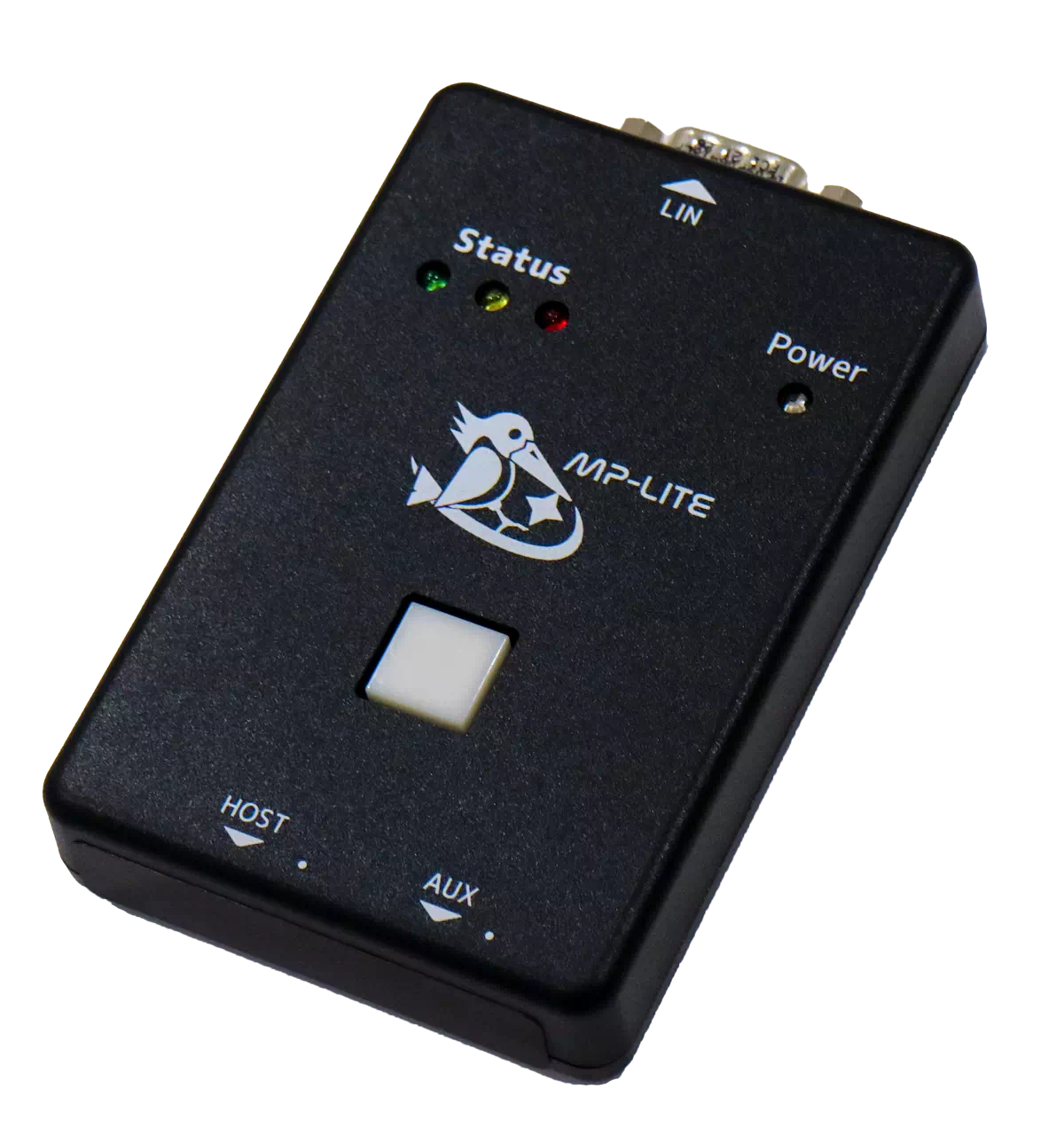

ディーラー現場での使いやすさと確実な通信を両立するため、スタンドアロン型LINダイアグツールを開発しました。

本ツールは、LINマスタとしてECUと直接接続し、事前に登録されたコマンドを用いて改修・診断通信を単独実行できる専用ハードウェアです。
ブザー音とLED表示により、結果を直感的に確認できます。

主な特徴

• スタンドアロン動作
  PC不要で単独動作可能。VBATまたは外部VCCより電源供給し、ディーラー現場でも使用可能。
• LINマスタ通信対応
  LIN2.1規格準拠（19200bps）、拡張チェックサム対応。改修・診断コマンドを送受信可能。
• 簡単操作インターフェース
  プッシュスイッチ1つで処理を開始、LED（橙／緑／赤）で通信状態や結果を表示。
• 判定結果の視覚化
  Pass/Fail判定をLEDとブザーで通知。通信異常や応答エラーも即座に検知。
• 小型軽量設計
  約105×70×20mm／100〜200g。現場持ち運びに最適。
• 将来拡張性
  シリアル通信I/Fおよび外部ROMを搭載（PC経由でコマンド書換・設定更新が可能）。

成果

• ディーラー現場での改修作業をPCレス化し、操作時間と手間を大幅に削減
• LED・ブザーによる視覚／聴覚フィードバックで作業者の判断ミスを防止
• ECUとの確実な通信により改修成功
• PCツール連携によりリプログ用・診断用コマンドの切替が容易
• 今後のファーム更新や通信仕様追加にも対応可能な拡張設計を採用

技術要素

• 通信仕様：LIN 2.1 マスター／19200bps／拡張チェックサム
• 通信構成：D-Sub9ピン（LIN、VBAT、GND）
• 電源供給：VBATまたは外部VCC（0.5W以下）
• ユーザーI/F：
  • スイッチ：処理開始（1個）
  • LED表示：橙（初期化完了）、緑（成功）、赤（失敗）
  • ブザー：短1回＝起動／長1回＝成功／短3回＝失敗
• シーケンスフロー：
  1. 電源ON → 初期化完了（橙LED点灯、短音1回）
  2. スイッチ押下 → LIN送信（要求）
  3. ECU応答待ち → 成否判定
  4. Pass時：緑LED点灯＋長音1回／Fail時：赤LED点灯＋短音3回
• 外部I/F：
  • シリアル通信端子（将来拡張用／USB-Serial互換）
  • 外部ROM（128KB）で通信設定保持
• 筐体・環境：
  • ABS樹脂ケース（耐熱-10〜60℃）
  • 動作温度0〜40℃、湿度80％以下（結露なきこと）

よくある質問

Q. PCを使わずに通信できますか？
A. はい。LINマスタ通信を内蔵しており、ツール単体でECUに対する改修・診断通信が可能です。

Q. ディーラーや現場での扱いは難しくありませんか？
A. いいえ。スイッチ1つで操作でき、LEDとブザーで結果を明確に表示するため、専門知識がなくても扱えます。

Q. ほかのLINコマンドにも対応できますか？
A. 可能です。設定用PCツールを使えば、通信スケジュールやコマンド内容を変更・追加できます。

Q. 将来的にリプログ用途にも利用できますか？
A. はい。外部ROM／シリアルI/Fを活用することで、リプログツールとしての拡張が可能です。
