LIN(Local Interconnect Network)とは

LINは、低コストで導入できる車載用シリアル通信規格で、主にCANのサブネットワークとして利用されています。

LINとは

LIN とは、Local Interconnect Network の略称で、車載ネットワークのコストダウンを図ることを目的に、欧州の自動車メーカ、半導体メーカを中心とした LIN コンソーシアムで規定を策定された通信規格です。

LIN仕様はLINコンソーシアムによるRevision 2.2Aを最後に、現在はISO 17987シリーズとして標準化されています。
ISO 17987:2016ではLIN仕様群がISO規格として整理され、その後、DC-LINなどの追加仕様や2025年版の改訂が発行されています。

LIN は、CAN のサブバスとして位置づけられており、CAN と比較して低コストのネットワーク構築が可能です。

LIN の特長

CAN プロトコルと比較して、大幅なコスト削減が可能です。

  1. 部品コストの削減(部品点数の削減、廉価部品への変更)
  • ワイヤが 2 本から 1 本へ
  • MCU 用発振子が水晶/セラミック発振子から RC 発振またはマイコン内蔵発振回路へ
  • トランシーバが差動式 AMP からコンパレータ方式へ
  1. 部品点数削減によるアセンブルコストの削減
  2. 通信ソフト開発負荷の削減
  • ネットワークマネジメントが容易であり、開発負荷が小さい
  • インプリ用コンフィグレータ、適合試験仕様あり

LIN のスレーブノードは、マスタノードが送信するメッセージフレームに組み込まれた時間補正用基準波形を計測し、伝送ボーレートをその都度、補正します。 CAN のサブネットワークとして普及しています。

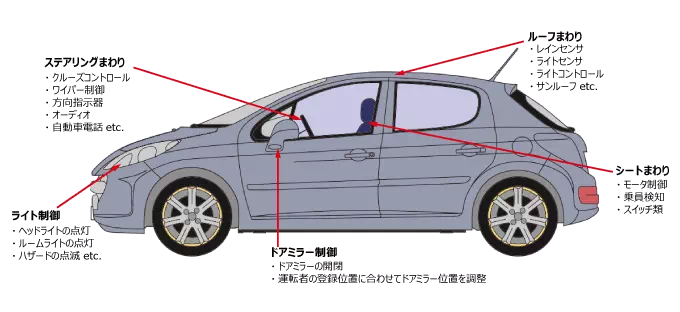

LIN の活用事例

パワートレイン制御やシャシー制御ほど大量の情報や高速な通信速度、信頼性を必要としないセンサやアクチュエータなどの制御に採用され、車載向けサブネットワークシステムを構築します。

LINの活用事例

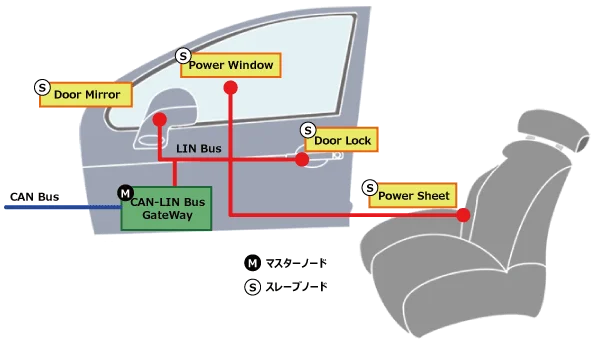

LIN のネットワーク構築例

LINのネットワーク構築例

実車での導入事例

LIN は以下のような具体的なシステムで広く採用されています。

適用分野 具体的なシステム 導入効果
ドア制御 パワーウィンドウ、ドアロック、ミラー調整 ワイヤーハーネス 70%削減
シート制御 電動シート位置調整、ヒーター制御 開発期間 30%短縮
照明制御 室内灯、読書灯、アンビエントライト コスト 40%削減
空調制御 ブロワモーター、フラップ制御 重量 25%削減
センサ類 雨滴センサ、照度センサ、超音波センサ 配線簡素化

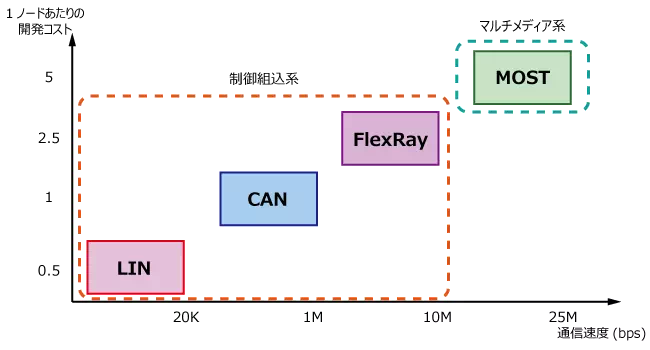

他プロトコルとの位置付け

LIN は CAN や FlexRay に比べ、通信速度が遅く、1 ノードあたりの開発コストが安価。 CAN や FlexRay ほどの通信速度や情報量を必要としないネットワークで使用され、ボディー系システムにおけるデファクトスタンダードとして、堅調に普及しています。

他プロトコルとの位置付け

LIN プロトコルについて

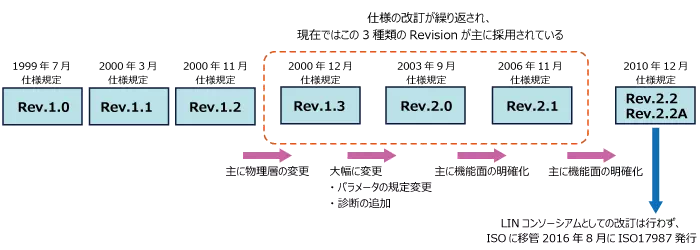

LIN Revision

LINは複数回の仕様改訂が行われてきましたが、現在、自動車業界では主にRevision 2.1および2.2Aが標準として採用されています。 かつて日本国内ではLIN 1.3が多く使われていましたが、近年は診断機能やグローバル互換性強化のため、新規開発ではLIN 2.1/2.2Aへの移行が進み、多くのカーメーカーやサプライヤーが採用しています。

一方、既存の車両や一部の長寿命部品ではLIN 1.3も引き続き利用されていますが、今後はISO 17987(LIN 2.2A相当)への切り替えが主流となる見通しです。

LIN-Revision

LIN の概要仕様

項目 仕様
ネットワーク構成 1 マスタ、多スレーブ(最大 16 ノード)
ネットワークマネジメント シングルマスタ方式(アービトレーション動作は禁止)
伝送路 廉価なシングルワイヤ方式(ISO9141 準拠)
最長 40m
通信方式 UART(半 2 重方式、転送データ長 8 ビット、1 ストップビット)
発振子精度 ・マスタノード  最大許容誤差  0.5%以内
・スレーブノード 最大許容誤差
  同期補正あり  15%以内(Revision 1.3)
          14%以内(Revision 2.0、2.1、2.2)
  同期補正なし  15%以内
伝送ボーレート ~ 20kbps まで
同期方式 フレーム毎に補正
その他特徴 Wake up/Sleep 機能サポート

LIN のバス仕様

LIN のバスは、バッテリー電源をそのまま使用し、オープンコレクタのトランシーバとプルアップ抵抗を使用したシングルワイヤーで構成されます。

LINバス構成

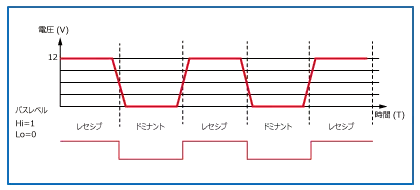

バスのレベル

バスのレベルには、“ドミナント”と“レセシブ”があります。 LIN トランシーバは、ISO9141 に準拠したもので、電気特性としては通常 8 ~ 18 Vの範囲で動作しますが、LIN トランシーバは 40V の過電圧に耐えられる仕様でなければいけません。

論理レベル 論理値 電圧レベル
ドミナント 0 GND(グランド)
レセシブ 1 バッテリー(8V ~ 18V)
バスレベル

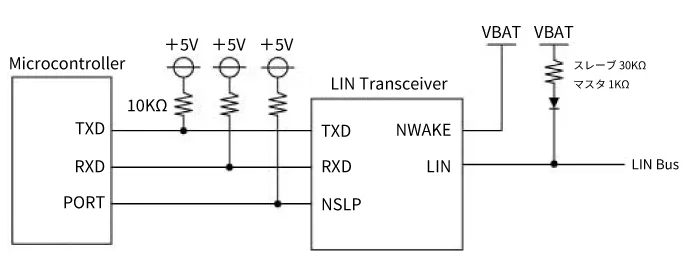

LIN の回路例

LIN回路例

上記は、サニー技研製 CAN FD 評価ボード《S810-TPF-FD121》の回路図から一部抜粋、改変したものとなります。

実際の配線例と回路設計

推奨配線仕様

項目 推奨値 備考
最大配線長 40m ボーレート依存(20kbps時の代表値。低速化で延長可能)
分岐長 1m 以下 スタブ長制限(反射・通信品質低下防止のため)
ケーブル仕様 AWG20-24 車載では撚り線推奨、単線も可
プルアップ抵抗 1kΩ (マスタ) ±5%精度。マスター側バス端に設置が必須
スレーブ側抵抗 30kΩ以上相当 スレーブ入力は高インピーダンス設計が必要
バス容量 最大 10nF 配線・コネクタ・トランシーバ入力容量を含めた上限

ノイズ対策

  1. コモンモードチョークの挿入(EMC対策として有効、推奨)
  2. TVSダイオードによる保護(バッテリ逆接・サージ・静電気対策。24V以上定格が目安)
  3. フェライトビーズの使用(高周波ノイズ対策)
  4. グラウンド設計:グランドループを避けるためスター配線が推奨される

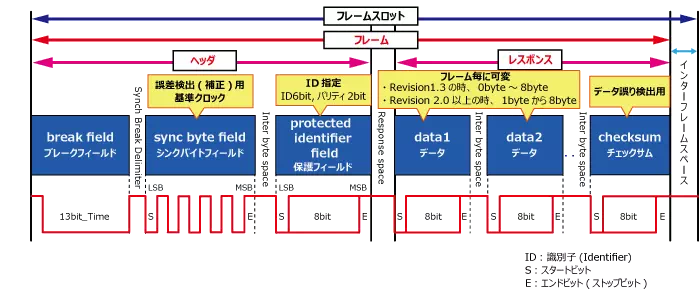

LIN フレーム構成

LIN のメッセージフレームにはヘッダとレスポンスがあります。以下の表記は ISO17987 版 LIN フレーム構成になります。

ヘッダはマスタノードが出力するフレームです。次の 3 つのフィールドで構成されています。

  • break field: フレームの始まりを表す。
  • sync byte field: 各ノードの周波数誤差を調整する。
  • protected identifier field: 6bitのframe identifierと2bitのparityで構成される。frame identifierはフレームの内容・用途を識別するもので、ノードアドレスではない。

レスポンスはマスタノードまたはマスタノードが指定したスレーブノードが出力するフレームです。 次の 2 つのフィールドで構成されています。

  • data1-data8: データの中身。LIN 2.xでは、通常フレームは1〜8バイトのデータ長を持ち、フレームごとのデータ長はLDFなどの構成情報で定義される。LIN 1.3では、互換性目的でidentifier bitにより2 / 4 / 8バイトのデータ長を扱う場合がある。
  • checksum: エラー検知用のチェックサム。モジュロー 256 の計算式の演算結果を反転したもの。
LINフレーム構成

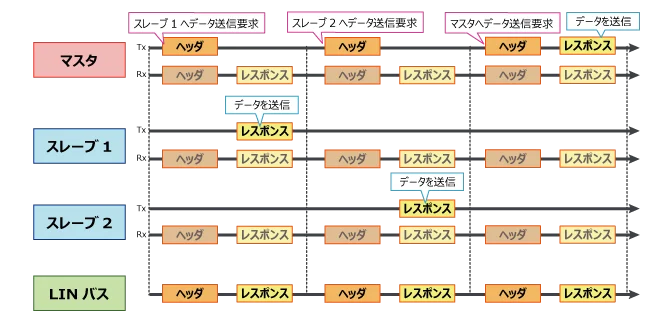

LIN の通信イメージ

LIN は、スケジュールに基づいた通信を行います。そのため、通常のスケジュール済み通信では衝突を避けられますが、何かデータを送信したい場合でも、予め決まった送信タイミングまで待つ必要があります。 通信スケジュールはマスタノードが管理し、必ずマスタノードの送信から通信が始まります。また、マスタノードは複数のスケジュールを持ち、切り替えて使う事も可能です。

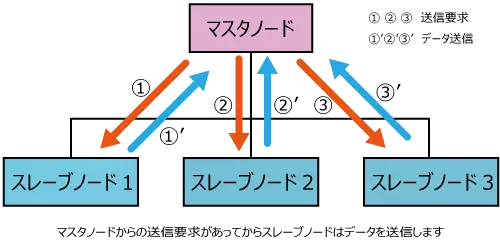

シングルマスタ方式

送信

LIN 通信プロトコルはシングルマスタ方式で、マスタノードの指示がないかぎりスレーブノードはデータを送信できません。
転送データ長 8 ビット、1 ストップビットの UART 形式で LSB ファーストで送信します。

受信

各ノードは、受信したprotected identifierに基づき、自ノードが対象となるフレームのレスポンスを受信・検証します。
自ノードが対象でないフレームや不要なデータは、アプリケーションで使用されません。

ヘッダ、レスポンス

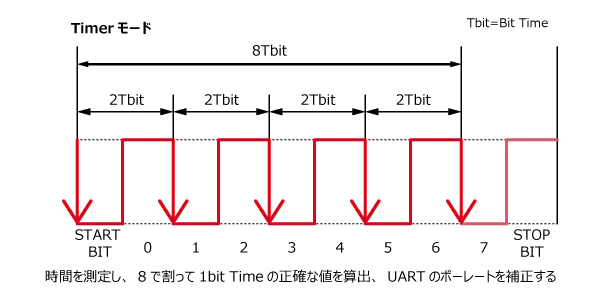

基準クロックの調整

マスタノードは sync byte field で“0x55”を送信します。スレーブノードは受信した sync byte field のスタートビットのエッジから 4 回分のエッジ間を時間計測し、その結果を 8 で割ることにより、1 ビットの正確な時間(1ビットタイム)を算出します。そして、この計測時間から UART の伝送ボーレートの調整を行います。また、算出された 1 ビットタイムから break field(ドミナント 13 ビット)が規定範囲にあるか否か確認します。

クロックの調整

Sleep&Wake up 機能

LIN はシステムの消費電力を減らすために、スリープ/ウェイクアップ機能をサポートしています。

【スリープモードへの遷移条件】 マスタノードは自ノードによる判断でスリープモードへ遷移します。 スレーブノードはマスタからのスリープ要求(go-to-sleep)があった場合と Revision2.0 以降では、LIN バスに一定時間(Revision2.0 では 4s 以上、Revision2.1 以降では 4s ~ 10s)以上、通信がなかった場合にスリープモードへ遷移します。

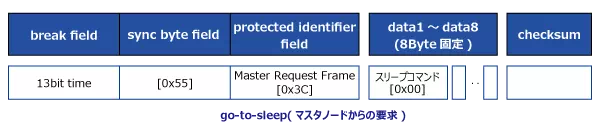

go-to-sleep

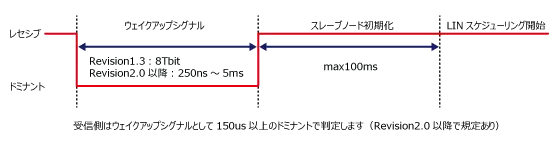

【スリープモードからの復帰】 マスタノード、スレーブノード共にウェイクアップシグナルを受信した時、もしくは自ノード内の LIN 以外の外部要因によって復帰します。

ウェイクアップシグナル

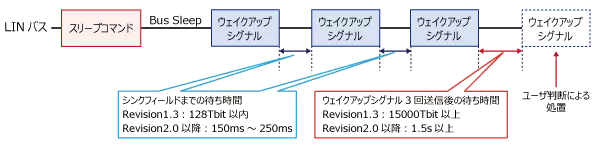

【異常動作時】 ウェイクアップ要求から 150ms の間にマスタノードがヘッダを送信しない場合は、ウェイクアップ要求を行ったノードが新たなウェイクアップ要求を出します。3 回のウェイクアップ要求が失敗した時、ウェイクアップ要求ノードは 1.5s 以上の待ち時間が必要となります。

異常動作

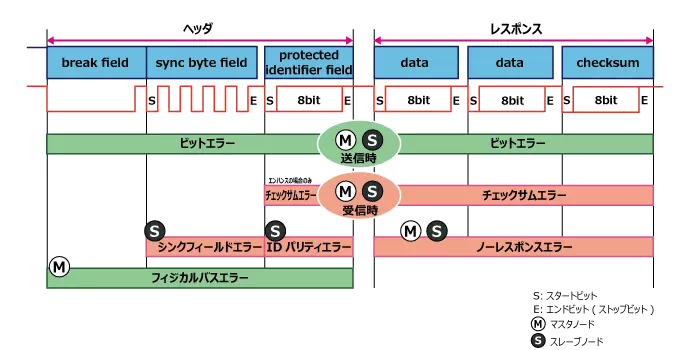

エラーの種類

LIN では、バスの異常やノードの故障を検出するために、6 種類のエラーを規定しています。
LIN Revision 1.3では、代表的なメッセージエラーが体系的に整理されています。LIN 2.xでは、個別エラー名の扱いは整理され、response_errorやstatus managementを用いて通信状態を通知する方式が規定されています。

LINエラー

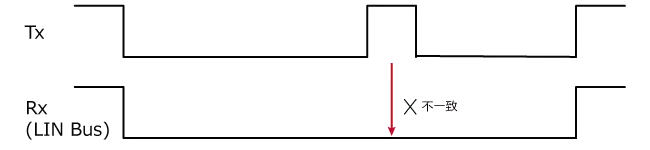

ビットエラー(Bit Error)

検知:マスタ/スレーブ 送信ノードが送信したレベルと、バス上のレベルを比較し、一致していなければ、エラーを検出します。 エラー検出時は次のバイト境界で送信を中断します。

ビットエラー

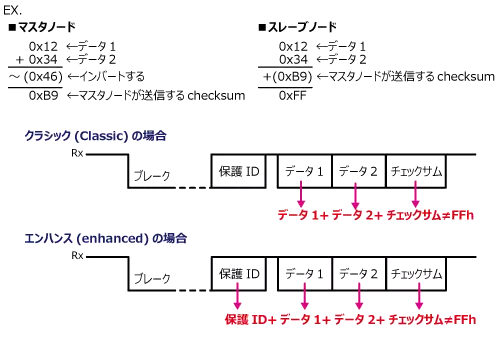

チェックサムエラー(Checksum Error)

検知:マスタ/スレーブ 受信したデータと、受信したチェックサムを加えた結果が ≠0xFF ならばエラーを検出します。

チェックサムエラー

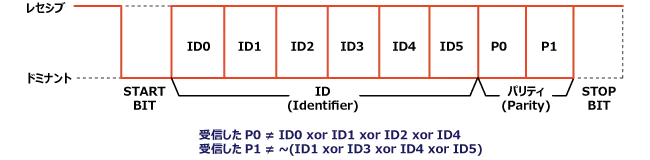

ID パリティエラー(Identifier Parity Error)

検知:スレーブ スレーブノードが受信した protected identifier field の Parity0 と Parity1 または P0 と P1 が ID と DLC から算出した値と異なる場合にエラーを検出します。

IDパリティエラー

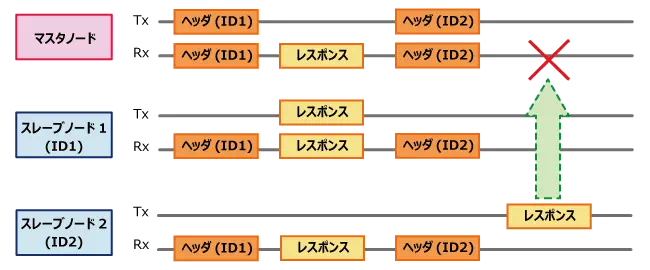

ノーレスポンスエラー(Slave Not Responding Error)

検知:マスタ/スレーブ マスタノードがヘッダを送信し、一定時間に指定したスレーブノードからレスポンスが返ってこなかった場合にエラーを検出します。

ノーレスポンスエラー

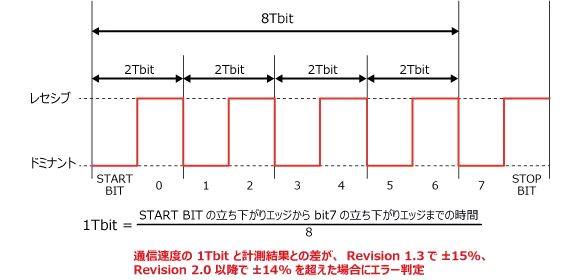

シンクフィールドエラー(Inconsistent Synch Field Error)

検知:スレーブ sync byte field での計測結果があらかじめ設定されているボーレートから許容範囲外の場合にエラーを検出します。

シンクフィールドエラー

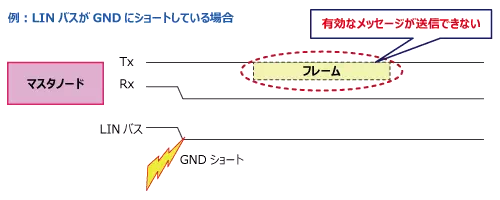

フィジカルバスエラー(Physical Bus Error)

検知:マスタ LIN バスがグランド又はバッテリ(VBAT)にショートしている場合など LIN バス上に有効なメッセージを送信できない場合のエラーです。

フィジカルバスエラー

LIN、CAN、CXPI との比較

LINとCANとの比較

LIN CAN
ネットワーク構成 シングルマスタ(調停禁止) マルチマスタ
通信速度 Max 20Kbps Max 1Mbps
伝送路 1 線式 2 線式(一部 1 線式)
トランシーバ コンパレータ方式 差動式
通信方式 半 2 重方式(NRZ 方式)
UART+ソフトまたは専用ハード
半 2 重方式(NRZ 方式)
専用ハード
発振子 ・Max 許容誤差
 マスタ:0.5%
 スレーブ:同期補正あり
      15%(Revision1.3)
      14%(Revision2.0 以降)
     同期補正なし  15%
・水晶/セラミック発振子、RC 発振、マイコン内蔵発振回路
・Max 許容誤差  1.58%
・水晶/セラミック発振子
同期方式 ・データフィールド毎にスタートビット立下りエッジに対し、受信ノードが同期
・スレーブがマスタから送信されるフレームに必ず存在するビットレート補正用のフィールドを受信することによって常に通信速度を補正
レセシブ → ドミナントの立下りエッジに対し、全てのノードが同期を合わせる
適応箇所 主にボディ系のスイッチやランプなどのオン・オフユニット用のサブネットワークとして使用 自動車の中の基幹ユニットのメインネットワークとして使用

LINとCXPIとの比較

項目 LIN CXPI
最大通信速度 20kbps 20kbps
イベント駆動 基本はスケジュール制御
CXPIのようなCSMA/CR型イベント駆動ではない
対応(CSMA/CR)
応答性 数十 ms 数 ms
クロック供給 なし マスタから供給
発振器要求 スレーブも発振器必要 スレーブ発振器不要
国際規格 ISO 17987 ISO 20794
普及度 高(世界標準) 中(主に日本)
