ローミング電子タグシステム

課題

• 工場現場では帳票や作業指示を紙で運用しており、貼付・記入・廃棄作業の手間が大きい
• 作業者がPCまで移動して条件確認や実績入力を行うなど、手扱い時間が増大
• 紙帳票の電子化にはシステム構築コストがかかり、全面デジタル化が難航
• 工程や場所ごとに情報が分断し、現場でリアルタイムな情報共有ができない
• 製品や部品の移動に伴う貼り換えミスや作業漏れが発生しやすい

アプローチ

サニー技研の電子タグシステムは、920MHz帯の専用無線ネットワークと電子ペーパー表示を用いて、紙帳票を代替する低コストな見える化基盤を提供します。

• ローミング機能（特許取得済）：電子タグが移動しても通信を維持し、所在追随と自動更新が可能
• 電子ペーパー採用：省電力で長時間表示を維持、電源OFFでも情報を保持
• 表示内容の自動切替：作業者や場所に応じてリアルタイムに表示を更新
• システム連携：上位MESや倉庫システムとJSON／CSV／XML形式でデータ連携し、双方向の情報授受を実現
• レイアウト自由度：タグ表示はお客様側でカスタマイズ可能（画像ファイル生成ツール「imgCreator」付属）

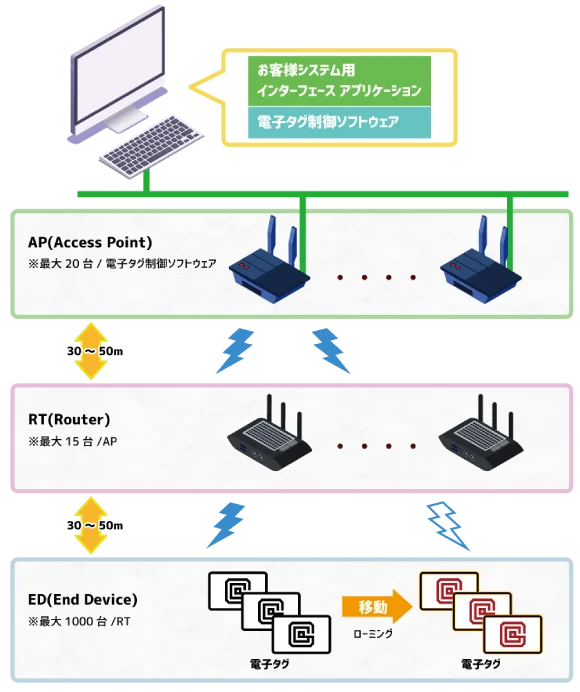

• 専用ネットワーク構成：AP／RT／EDの多段構成で、30〜50mの通信距離と1システム最大30万タグ管理を実現

成果

• 帳票印字・貼替・廃棄の削減によりランニングコストを低減
• 貼り換えミス防止と作業効率化を同時に実現（生産工程例：従来比 30% 作業削減）
• 装置・工程・在庫のステータスをリアルタイムで可視化
• 24時間稼働に対応し、4000枚規模の実運用実績あり（工程進捗表示システム）
• MESやWMSと連携し、指示配信／結果報告を自動化

技術要素

• 通信仕様
  • 無線規格：ARIB STD-T108準拠（M2COMM製／独自プロトコル）
  • 周波数帯：920MHz（923±0.4MHz／5ch同時）
  • 通信距離：30〜50m／AES-128暗号化
• デバイス
  • 表示：電子ペーパー（2.9インチ／白黒・赤白黒）
  • 電池：CR2032×3／寿命約0.9年（30回/日更新・20回ローミング想定）
  • サイズ：91×42×11mm、表示解像度 296×128pixel
  • 静電防止筐体／防塵対応／電源OFF時も保持
• システム構成
  • Daemon（制御S/W）：タグネットワーク管理（Windows/Linux対応）
  • EDServer・管理画面：タグ制御・可視化・JSON通信
  • imgCreator：タグ表示画像生成ツール（XML＋CSV入力対応）
  • AP：最大30台／Daemon、RT：最大15台／AP、ED：最大1000台／RT
  • 通信距離：階層間30〜50m、専用無線ネットワーク
• 安全性
  • AES暗号通信／プリシェアードキー更新
  • 電波干渉防止（Wi-Fi共存可能）

運用事例

• 工程進捗表示
  • 製品ごとにタグを取付け、Wip-In/Outタイミングで自動書換
  • フロア間を移動しながら工程進捗を可視化（最大40回/日書換）
  • 書込失敗を検出しApp経由で通知する仕組みを構築
• その他用途
  • 設備使用可否表示、実行条件表示
  • 会議室使用中／空き表示
  • 倉庫ピッキング対象表示／在庫トラッキング

導入時の留意事項

• 周波数帯（920MHz）干渉の確認が必要（ノイズ調査推奨）
• 更新時間（約12〜20秒）を考慮し、自動ラインでは事前検証が必要
• AP/RT設置は電源と有線LAN確保を前提
• 電池交換サイクル（半年〜1年）を想定
• RT故障時は検知仕組みの組込み推奨
• 更新失敗時の残留表示に対するリカバリ設計を推奨

体制・期間

• 体制：PM／ネットワーク設計／アプリ開発／MES連携／現場導入サポート
• 導入期間：PoC（試験導入）1〜2か月 → 本番展開（工程別）2〜4か月
• サポート：無線調査、レイアウト設計支援、保守体制構築まで一貫対応

よくある質問

Q. 電子タグはどの程度の距離まで通信できますか？
A. 30〜50m（電波状態により変動）。RTを中継することで拡張可能です。

Q. MESや在庫管理システムとの接続は可能ですか？
A. JSON／CSV／XMLのデータ形式で双方向連携可能です。

Q. 電波干渉の懸念はありますか？
A. 920MHz帯を使用しており、Wi-FiやBluetoothとの干渉はほぼありません。

Q. タグの表示は自由に設計できますか？
A. 専用ツール（imgCreator）で任意レイアウトを設定可能です。QRコードやバーコード表示にも対応しています。

---
