CioRy 通信ミドルLINパッケージ

ボディ系ECU開発でこんな課題を感じていませんか？

✗ LIN通信の実装が複雑で開発に時間がかかる
✗ マスター/スレーブの両対応が必要だが工数が膨大
✗ 低コストマイコンでも安定動作させたい

CioRy 通信ミドルLINパッケージなら、これらの課題を一度に解決できます。

導入効果の実績

📊 開発工数: LIN通信部分で最大50%削減
⚡ 軽量設計: 省ROM・省RAMでローコストマイコンに最適
🛡️ 品質: MISRA-C準拠で車載品質を保証

豊富な導入実績

ボディ系ECUで採用

🚗 主要アプリケーション分野

  • ステアリング制御（ステアリングスイッチ、ハンドルヒータ）
  • 照明システム（ヘッドライト、LEDドライバモジュール）
  • 車体制御（バックドア、サンルーフ）
  • センサー類（ステアリングセンサー）

🏭 信頼の実績

  • 大手自動車部品メーカーでの採用多数
  • マスター・スレーブ両対応の豊富な実績
  • カスタム開発による個別仕様対応

特長とメリット

1. 開発工数削減

  • 完全なモジュール構成: 対応マイコン向けLINドライバ、LIN通信管理モジュールを標準装

  • マスター/スレーブ両対応: LINマスターパッケージ、LINスレーブパッケージでそれぞれの機能を提供

  • MISRA-C準拠の高品質ソースコード

  • 専用コンフィグレータ（CioRy-CFG）でExcel送受信設定表からソースコードを自動生成

CioRy 通信ミドルLINパッケージ

2. LIN通信に最適化された機能

カテゴリ主な機能
送信機能Masterヘッダ送信 / ヘッダ+レスポンス送信 / Slaveレスポンス送信
受信機能Masterレスポンス受信 / Slaveレスポンス受信
送受信制御スケジュール開始・停止・切替制御（Master）/ Go-to-sleepコマンド送信
フェールセーフ異常状態検出（LINコントローラ異常、送受信メッセージ異常）/ Bus inactive監視

ボディ系ECUに求められるLIN通信機能を標準搭載。

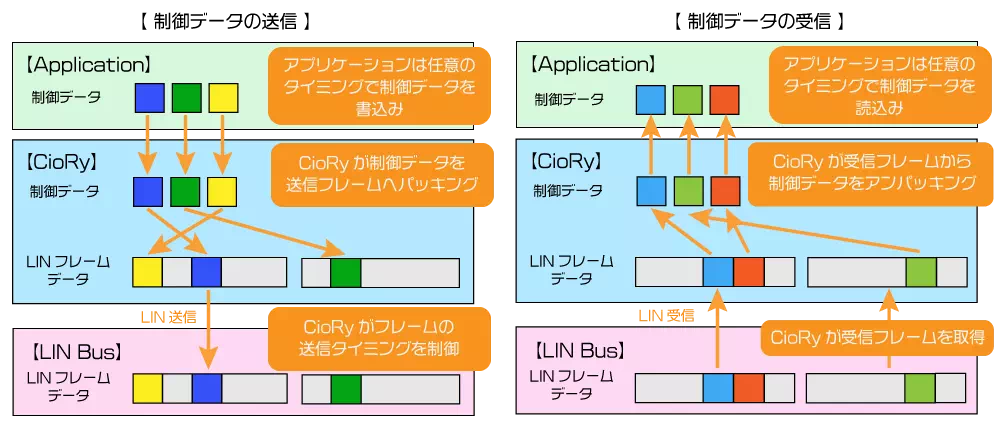

3. シグナルベースでのデータアクセス

LINシグナル
  • LDFファイルで定義されたシグナル名でデータアクセス
  • LINフレーム構造を意識せず、必要なデータ単位でアクセス

シグナルアクセス例

// シグナル送信（スレーブ側での送信データ設定）
Ls00_Signal11_0 = u2s_Ls00_sSignal11_0;  // 送信データ設定

// シグナル受信（スレーブ側での受信データ取得）
u2s_Ls00_rSignal7_0 = Ls00_Signal7_0;    // 受信データ取得

マクロによる直接アクセス方式で、LINフレームの複雑さを隠蔽します。

4. 省メモリ・低負荷設計

  • ボディ系ECU向けに最適化された軽量実装
  • ローエンドマイコンでも安定動作
LIN構成ROMRAM測定条件
LINマスター8.2KB420byteRL78/F14, IAR, 19.2Kbps, 5フレーム
LINスレーブ6.8KB280byteRL78/F13, IAR, 19.2Kbps, 3フレーム

5. 簡単コンフィグレーション

  • LDFファイルを直接インポート可能
  • GUIベースでスケジュールを直感的に操作
  • 整合性チェックで設定ミスを防止

設定例

  • LIN共通情報設定（通信速度、スケジュール周期設定）
  • LINフレーム設定（フレームID、データ長、送信ノード設定）
CioRyコンフィグレータ

6. マスター/スレーブにそれぞれ対応

LINマスターパッケージ

  • スケジュール管理機能
  • スリープ・ウェイクアップ制御
  • Go-to-sleepコマンド送信

LINスレーブパッケージ

  • スレーブ応答処理
  • スリープ・ウェイクアップ応答
  • 受信データのシグナル変換

7. 柔軟なライセンス

CioRyライセンス
🎯 お試しライセンス
  • LIN製品を3ヶ月間の期間限定でお試し可能
  • 購入前にマスター・スレーブ機能を実際の環境で評価
開発ライセンス
  • 開発・試作・サンプル提供用途で使用可能
  • 3ヶ月間最大30時間のサポート付帯
  • 通信機能評価完了版の品質レベル
🏭 量産ライセンス
  • 量産ECU用途で使用可能
  • プロジェクト単位またはボリュームライセンス
  • 量産ECU向け評価完了版の最高品質レベル

技術仕様

LIN通信仕様

  • 規格：LINコンソーシアム Rev.2.1通信仕様に準拠
  • LIN ch数：1チャネル
  • フレーム長：最大8バイト
  • ノード数：最大16ノード（マスター含む）

開発環境

  • コンパイラ：IAR Embedded Workbench, Renesas CS+
  • ソースコード：C言語（MISRA-C準拠）

デバッグ・評価支援

  • LIN通信モニタ機能
  • エラー通知API
  • サンプルプログラム付属

CioRy製品ラインナップ

通信ミドルパッケージ

通信スタック、MCALとCioRyコンフィグレータのパッケージ

製品名対応マイコン
CioRy 通信ミドルLINマスターパッケージルネサスエレクトロニクス
RH850/F1L, RH850/F1K
CioRy 通信ミドルLINスレーブパッケージルネサスエレクトロニクス
RL78/F13・F14, RH850/F1L
ローム
ML63Q8057
CioRy 通信ミドルCANパッケージルネサスエレクトロニクス
RL78/F13・F14, RH850/F1L
CioRy 通信ミドルCAN FDパッケージルネサスエレクトロニクス
RL78/F24, RH850/F1K, RH850/F1KM-S1, RH850/F1KM-S2, RH850/F1KM-S4, RH850/U2A
ローム
ML63Q8057
CioRy 通信ミドルCXPIスレーブパッケージルネサスエレクトロニクス
RL78/F13・F14, RL78/F24, RH850/F1KM-S1
マイクロチップ・テクノロジー
PIC18-Q10ファミリー

AUTOSARパッケージ

RTE、OS、通信スタック、MCALとCioRyコンフィグレータのパッケージ

製品名対応マイコン
CioRy AUTOSAR CANパッケージルネサスエレクトロニクス
RL78/F13・F14
CioRy AUTOSAR CAN FDパッケージルネサスエレクトロニクス
RH850/F1K, RH850/F1KM-S1, RH850/F1KM-S2, RH850/F1KM-S4

通信ライブラリパッケージ

オブジェクトコードライブラリ

製品名対応マイコン
CioRy CAN Quick Libraryルネサスエレクトロニクス
RL78/F13・F14, RH850/F1K

オプションパッケージ

製品名概要対応マイコン
CAN DiagオプションCAN Diag用Tpモジュールルネサスエレクトロニクス
RL78/F13・F14, RH850/F1L, RH850/F1K
AUTOSAR CAN NMAUTOSAR準拠CAN NMモジュールルネサスエレクトロニクス
RH850/F1L, RH850/F1K, RH850/F1KM-S1, RH850/F1KM-S2, RH850/F1KM-S4, RH850/U2A
CioRyセキュリティオプションAUTOSAR準拠メッセージ認証モジュールルネサスエレクトロニクス
RL78/F24, RH850/F1KM-S2, RH850/F1KM-S4

カスタム対応オプション

種別概要
サポート契約CioRyに関する問い合わせ対応（QAサポート）、最新Ver.提供
マイコン対応指定マイコンへの対応
仕様対応特別仕様、OEM仕様、オリジナル仕様への対応
その他ご要望CioRyをベースとした派生開発への対応、ドライバーやNMモジュールのみのご提供など

サポートとカスタム開発

実績に基づく信頼できるサポート

  • ボディ系ECU開発での豊富な実績とノウハウ
  • マスター/スレーブ両対応の技術的知見
  • LIN機能の実装支援

カスタム対応実績

  • OEM仕様への個別対応
  • 特殊機能の実装
  • マイコンポーティング対応

導入の流れ

  1. お見積依頼・技術相談 → マスター・スレーブ要件に合わせた提案
  2. 開発ライセンス導入 → プロトタイプ開発開始
  3. 量産ライセンス移行 → 量産品質で本格運用

ボディ系ECU開発に最適化されたLIN通信ミドルウェアを、豊富な実績、直感的な設定ツール、手厚いサポート体制とともにご提供します。
