NSD◆N-Wire変換ユニット《S810-MP-EX5》
MicroPecker RAMモニタ《S810-MP-R1》のオプション製品です。ルネサスマイコンN-Wire I/F対応RAMモニタを可能にするN-WireプロトコルをNSDプロトコルに変換するユニットです。
N-Wireインターフェース対応RAMモニタ用変換ユニット
変換ユニット
ルネサスエレクトロニクスのN-Wireインターフェース搭載マイコンに対応するRAMモニタ用ユニットです。
NSD◆N-Wire変換ユニットは、NSD通信とN-Wire通信との間でのプロトコル変換機能を有しており、MicroPeckerからターゲットマイコンのN-Wireインターフェースを通じてRAMモニタの機能を使用する際に必要となります。
MicroPecker RAMモニタとの組み合わせ
MicroPecker RAMモニタ for Highspeed Single Wire《S810-MP-R1》と組み合わせて使用することでN-Wireインターフェース搭載マイコンのRAMモニタを可能にします。
RAMモニタ対応マイコン
| 対応マイコン | デバッグI/F | オプションユニット | 製品型名 |
|---|---|---|---|
| Renesas Electronics製 V850E2/Fx4, V850E2/PJ4, RH850/C1x, RH850/P1M, RH850/F1K, RH850/F1KM, RH850/F1L | N-Wire | NSD◆N-Wire変換ユニット | S810-MP-EX5 |
対応デバイスリスト
MicroPecker RAMモニタ for Highspeed Single Wireに対応するマイコンデバイスリストです。
使用上の制限事項もあわせてご確認ください。
製品仕様
製品パッケージ
| 項目 | 内容 |
|---|---|
| 製品名 | NSD◆N-Wire変換ユニット |
| 製品型名 | S810-MP-EX5 |
ハードウェア仕様
機器仕様
| 項目 | 仕様 |
|---|---|
| 電源 | DC 3.2V-5.25V(※) |
| 消費電流 | 100mA 以下 |
| 寸法 | 50(W)x30(D)x13(H)mm（本体のみ） 157±5(W)x30(D)x13(H)mm（接続端子含む） |
| 重量 | 25g（接続端子含む） |
| 接続端子(NSD) | 同軸コネクタ（通信ボーレート：最大32Mbps） |
| 接続端子(N-Wire) | 14ピンインターフェースケーブル（ソケット）（通信ボーレート：最大10Mbps） |
※ターゲットボードからの供給が必要です。

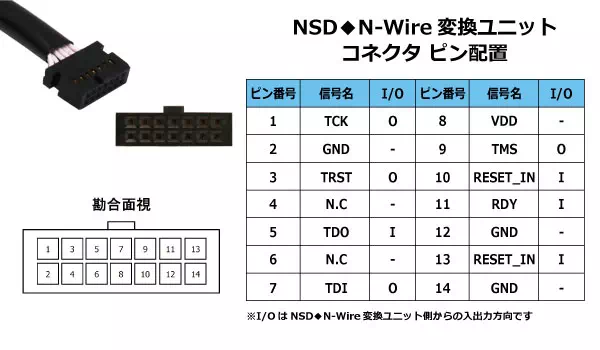

接続端子（N-Wire）仕様
ターゲットボード側の接続端子には14ピンインターフェース（コネクタ）を使用してください。また、ターゲットMCUのN-Wireが「IEEE-ISTO 5001-2003クラス1, Nexusデバッグインターフェース標準」に準拠している必要があります。
想定結線図
製品ダウンロードページからドキュメントをダウンロードしてください。
製品ダウンロード対応製品
MicroPecker RAMモニタ for Highspeed Single Wire
MicroPecker RAMモニタ for Highspeed Single Wire《S810-MP-R1》
MicroPecker RAMモニタ for Highspeed Single Wireは、車載向けマイコンに組み込まれているデバッグインターフェイスに対応したRAMモニタです。オプション製品のインターフェース拡張ユニットと組み合わせることで、様々なマイコンに対応します。
