NSD◆RL78(OCD+CSI)変換ユニット《S810-MP-EX6-CSI》

MicroPecker RAMモニタ《S810-MP-R1》のオプション製品です。ルネサスマイコンRL78OCD I/F対応RAMモニタを可能にするRL78OCDプロトコルをNSDプロトコルに変換するユニット機能に加えて、CSI通信で高速RAMモニタを実現します。

RL78(OCD+CSI)インターフェース対応RAMモニタ用変換ユニット

変換ユニット

ルネサスエレクトロニクスのRL78OCDインターフェース搭載マイコンに対応するRAMモニタ用ユニットです。

NSD◆RL78OCD変換ユニットは、NSD通信とRL78OCD通信との間でのプロトコル変換機能を有しており、MicroPeckerからターゲットマイコンのRL78OCDインターフェースを通じてRAMモニタの機能を使用する際に必要となります。また、ターゲットマイコンのリソースを一部使用し、CSI通信による高速RAMモニタに対応します。

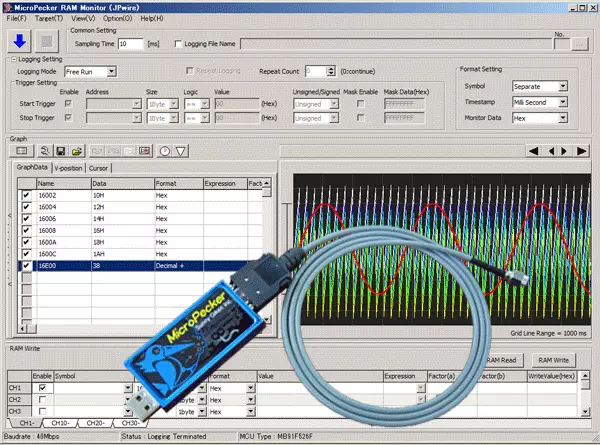

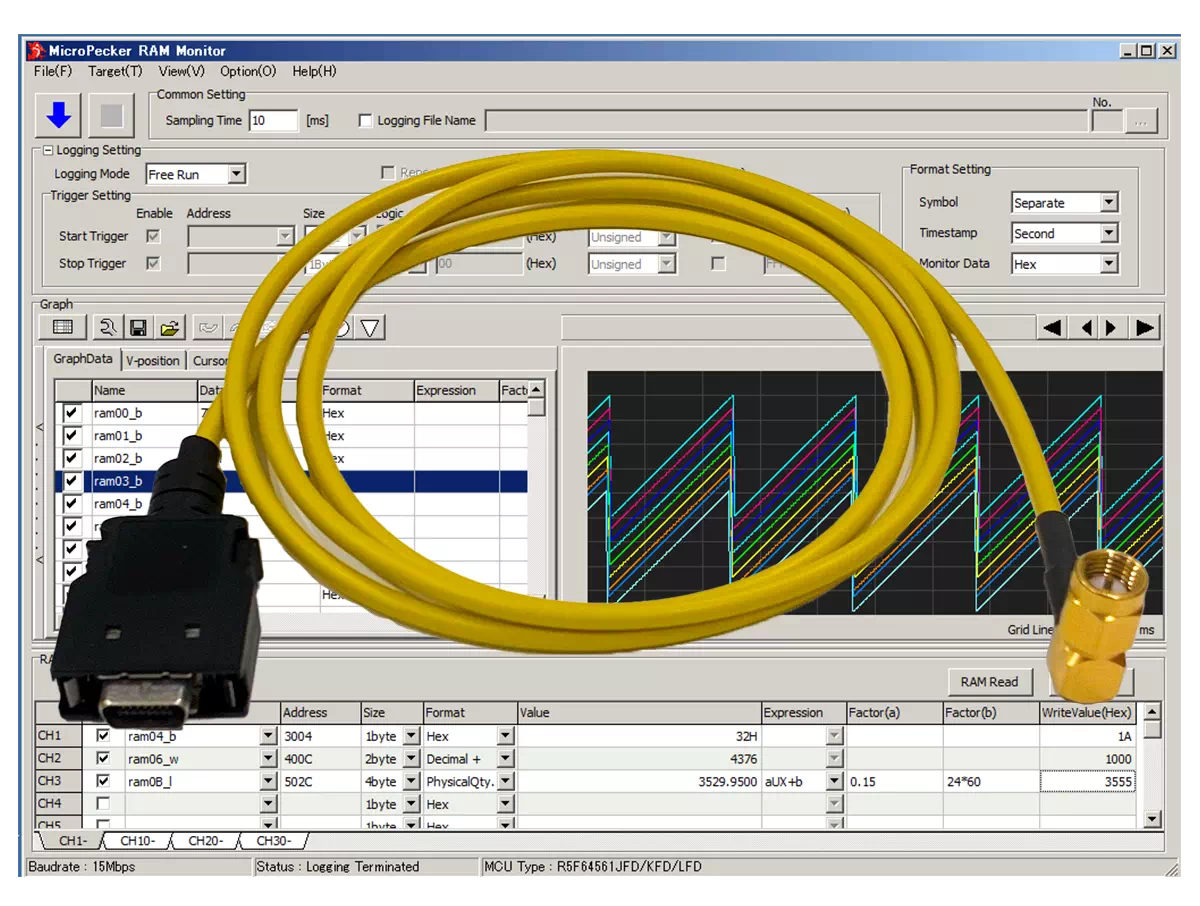

MicroPecker RAMモニタとの組み合わせ

MicroPecker RAMモニタ for Highspeed Single Wire《S810-MP-R1》と組み合わせて使用することでRL78OCDインターフェース搭載マイコンのRAMモニタを可能にします。

RAMモニタ対応マイコン

対応マイコン	デバッグI/F	オプションユニット	製品型名
Renesas Electronics製 RL78/F13, RL78/F14, RL78/F15, RL78/F23, RL78/F24	OCD, OCD+CSI	NSD◆RL78(OCD+CSI)変換ユニット	S810-MP-EX6-CSI

対応デバイスリスト

MicroPecker RAMモニタ for Highspeed Single Wireに対応するマイコンデバイスリストです。
使用上の制限事項もあわせてご確認ください。

S810-MP-R1》対応デバイスリスト

製品仕様

製品パッケージ

項目	内容
製品名	NSD◆RL78(OCD+CSI)変換ユニット
製品型名	S810-MP-EX6-CSI

ハードウェア仕様

機器仕様

項目	仕様
電源	DC 3.2V-5.25V
消費電流	100mA 以下
寸法	50(W)x30(D)x13(H)mm（本体のみ） 157±5(W)x30(D)x13(H)mm（接続端子含む）
重量	30g（接続端子含む）
接続端子(電源)	ワニ口クリップ
接続端子(NSD)	同軸コネクタ（通信ボーレート：最大32Mbps）

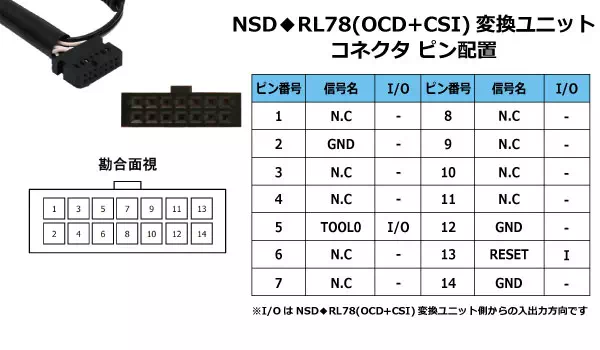

接続端子(RL78OCD)	14ピンインターフェースケーブル（ソケット）（通信ボーレート：最大1Mbps）
接続端子(CSI)	テストクリップ（通信ボーレート：最大6Mbps）
