MicroPecker RAM Monitor アプリケーション開発ライブラリとは

MicroPecker RAMモニタ制御ライブラリ

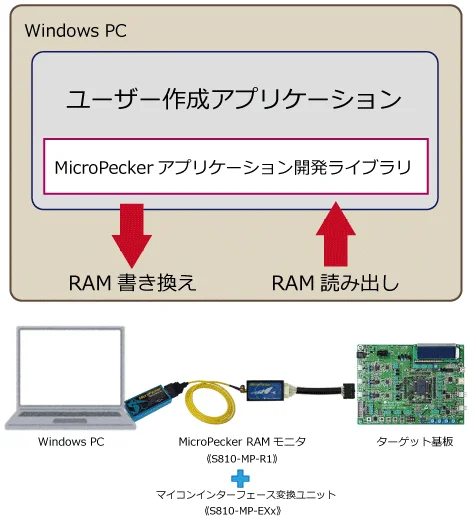

MicroPecker RAM Monitor アプリケーション開発ライブラリは、ユーザー作成のWindowsアプリケーションからMicroPecker RAMモニタを制御するためのAPI群です。

MicroPeckerを制御して、ターゲットマイコンからのRAMモニタやRAMの読み出し/書き換え、またはA/Dモニタ、A/Dデータの読み出しの機能をユーザー作成のWindowsアプリケーションに実装することが可能になります。MicroPecker RAM Monitor アプリケーション開発ライブラリは、専用ページから無償でダウンロード可能です。

MicroPecker RAM Monitor アプリケーション開発ライブラリは以下のご要望にお応えします。

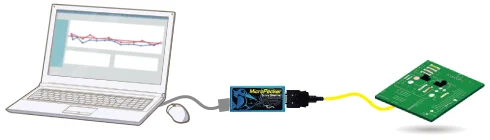

RAMモニタのデータを使って自社内製の評価ツールと連携させたい

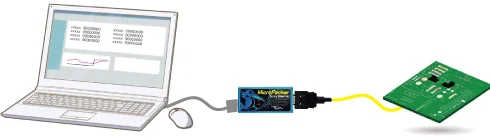

モータの回転指示値をRAMモニタし、実回転を評価するツールを作りたい
動的な状態でのデバッグ、パラメータ適合検査ツールを作りたい

MicroPecker RAM Monitor アプリケーション開発ライブラリの対応マイコンと必要なハードウェアは以下の通りです。

製品型名	製品名	対応マイコン
S810-MP-R1	MicroPecker ECU適合RAMモニタ for Highspeed Single Wire	Renesas Electronics製 R32C/100シリーズ
S810-MP-R1 S810-MP-EX1	MicroPecker ECU適合RAMモニタ for Highspeed Single Wire NSD◆AUD変換ユニット	Renesas Electronics製 SH7047, SH7050, SH7147, SH72Ax, SH7450
S810-MP-R1 S810-MP-EX5	MicroPecker ECU適合RAMモニタ for Highspeed Single Wire NSD◆N-Wire変換ユニット	Renesas Electronics製 V850E2/Fx4, V850E2/PJ4, RH850/C1x, RH850/F1L, RH850/P1M, RH850/P1M-C
S810-MP-R1 S810-MP-EX9	MicroPecker ECU適合RAMモニタ for Highspeed Single Wire JTAG for AURIX変換ユニット	Infineon Technology製 AURIX TC3xx Series TC332, TC333, TC334, TC336, TC337, TC356, TC357, TC364, TC365, TC366, TC367, TC375, TC377, TC387, TC389, TC397, TC3E7
S810-MP-R1 S810-MP-EX3	MicroPecker ECU適合RAMモニタ for Highspeed Single Wire A/Dデータ収集ユニット	A/Dデータ収集

対応デバイスリスト

《S810-MP-SDK1》対応デバイスリスト

※対応デバイスリストはPDFファイルですので、ダウンロード後、Adobe Readerでご覧下さい。
使用上の制限事項もあわせてご確認ください。

MicroPecker RAMモニタの製品仕様は以下をご覧ください。

MicroPecker ECU適合RAMモニタ for Highspeed Single Wire 製品情報

RAM Monitorアプリケーション開発

MicroPecker RAM Monitorアプリケーション開発ライブラリは、以下の制御が可能です。

MicroPeckerの接続/切断
PCに接続されているMicroPeckerを認識、接続、切断することができます。
RAMのモニタリング
MicroPeckerに接続されたターゲットからのRAMの値をモニタリングし、そのデータを収集することができます。
RAMの書き換え/読み出し
MicroPeckerに接続されたターゲットへ任意のタイミングでRAM値の書き換え、読み出しができます。
A/Dデータのモニタリング
MicroPeckerに接続されたターゲットからのA/Dデータ(電圧データ)をモニタリングし、そのデータを収集することができます。
A/Dデータの読み出し
MicroPeckerに接続されたターゲットから任意のタイミングでA/Dデータ(電圧データ)の読み出しができます。

RAMのモニタリング

本ライブラリのAPI呼び出しのシーケンスは以下の通りです。

詳細情報は、下記の資料をご覧ください。

MicroPecker RAM Monitor アプリケーション開発ライブラリ検討資料

製品ラインナップ

無償ダウンロード

MicroPecker アプリケーション開発ライブラリは、MicroPeckerユーザ向けに無償でダウンロードが可能です。
但し、MicroPeckerアプリケーション開発ライブラリに対しての問い合わせ対応は一切含まれません。
ユーザからの問い合わせ対応については、別途有償のサポートパックお申込みが必要になります。

製品型名	製品名
S810-MP-SDK1N	MicroPecker RAM Monitor アプリケーション開発ライブラリ[*1]

[*1]：ご利用には、MicroPecker RAM Monitor for Highspeed Single Wire《S810-MP-R1》が必要です。

MicroPecker RAM Monitor アプリケーション開発ライブラリダウンロード

MicroPecker アプリケーション開発ライブラリサポートパック

MicroPecker アプリケーション開発ライブラリのユーザアプリケーションへの組込み、問い合わせサポート対応は別途有償サポートとなります。

◆サポート内容

登録日から1年間の年間サポート
最大12件（合計20時間まで）の問い合わせに対応します。
電話又は、メールによる組込み方法に関する問合せサポートを致します。
問合せサポートに関しては、1週間以内の回答を目途とします。
※緊急対応は含まれておりません。
MicroPeckerアプリケーション開発ライブラリのユーザアプリケーションに合わせたカスタマイズ作業は含まれておりません。

MicroPecker アプリケーション開発ライブラリの年間サポートをご希望の方は、下記の製品型名でお知らせください。

製品型名	製品名
S810-MP-SDK-SPT	MicroPecker アプリケーション開発ライブラリサポートパック

開発環境

項目	仕様
開発言語	Microsoft Visual C++（Ver.6.0以降） Microsoft Visual C#（2005以降）[*1] Embarcadero C++ Builder（Ver.7以降）
PC	Microsoft Windowsが動作するIBM PC/AT互換機
対応OS	Microsoft Windows 11/10/8.1[2][3]
CPU	Celeron 1.6GHz 以上を推奨
ハードディスク	10Mbyte 以上の空き容量
メモリ	1Gbyte 以上を推奨
USBポート	USB2.0 搭載（Hi-Speed）
画面解像度	1024×768 以上を推奨
