MicroPecker CANケーブル《S810-MP-CB1》
MicroPecker CAN Analyzer《S810-MP-A1》付属のCANケーブルです。保守等でケーブル単体の購入が可能です。
CANトランシーバ内臓ケーブル

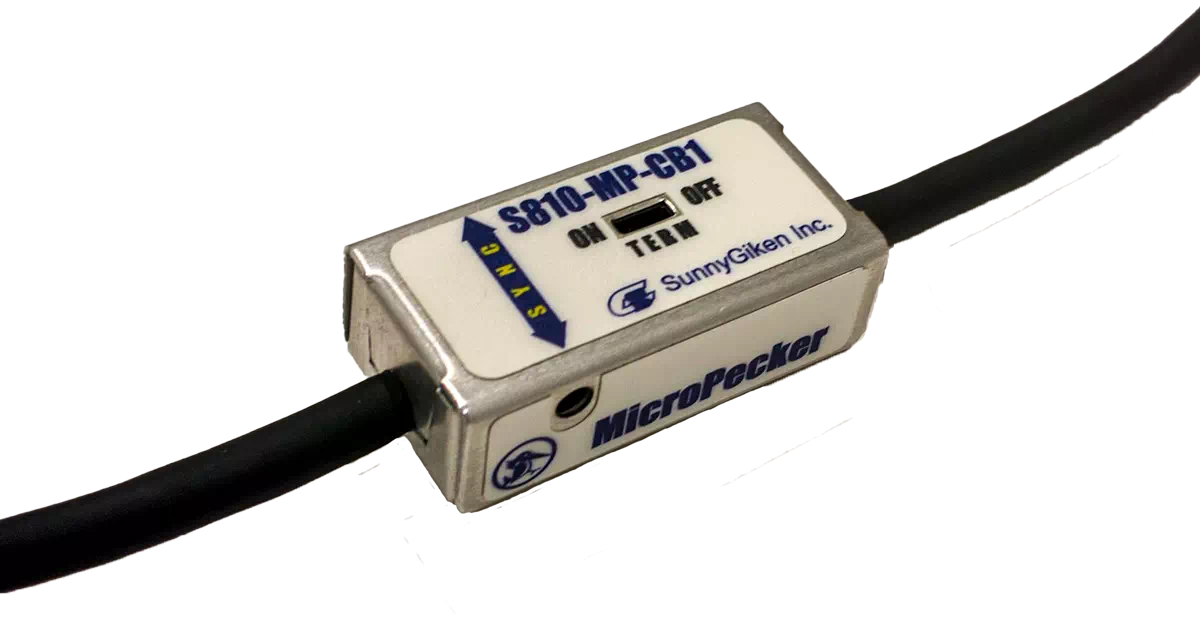

終端抵抗の切替
CANケーブルの中間ボックスにCANトランシーバを内蔵しており、終端抵抗のON/OFF切替スイッチを搭載しています。
評価対象ECUにMicroPecker CAN Analyzerを繋いで１対１での評価時は、終端抵抗をONするなど、CANネットワークに合わせて終端抵抗のON/OFF切替が自由にできます。

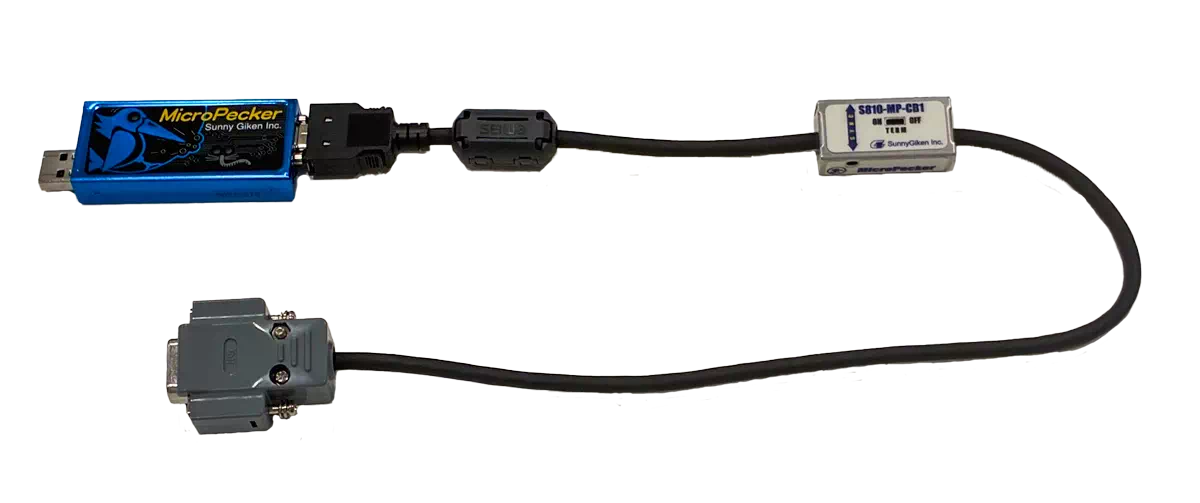

MicroPecker CAN Analyzerとの組み合わせ
MicroPecker CAN Analyzer《S810-MP-A1》専用のCANケーブルです。
CANネットワーク接続側は、Dsub 9pinコネクタ。
MicroPecker接続側は専用コネクタになっています。
製品仕様
製品パッケージ
| 項目 | 内容 |
|---|---|
| 製品名 | MicroPecker CANケーブル |
| 製品型名 | S810-MP-CB1 |
ハードウェア仕様
MicroPecker CANケーブル仕様
| 項目 | 仕様 |
|---|---|
| 信号 | CAN Hi、CAN Lo、GND ※Dsub 9pinコネクタを使用 |
| ケーブル長 | 全長:500mm （MicroPecker - ドライバユニット:150mm , ドライバユニット - Dsubコネクタ:350mm） |
| シールド | あり |
D-Sub9ピン端子仕様
| Pin | Function |
|---|---|
| 1 | Not Connected. |
| 2 | CAN Lo |
| 3 | GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | Not Connected. |
| 7 | CAN Hi |
| 8 | Not Connected. |
| 9 | Not Connected. |
対応製品
MicroPecker CAN Analyzer
MicroPecker CAN Analyzer《S810-MP-A1》
CAN通信に対応した通信アナライザツールです。
CAN通信モニタ、ノードシミュレーション機能を備えたGUIアプリケーションが付属します。
