MicroPeckerX DIO/ADライセンス《S810-MX-DA1》

MicroPeckerX LIN Analyzer PlusにDIO/ADの外部信号インターフェース機能を追加し、LIN通信との同期モニタリングや外部信号トリガー連動を可能にするオプションライセンスです。

購入検討

製品パンフレットお問い合わせ

購入・レンタル

見積依頼

ユーザーサポート

ダウンロード Webマニュアル

ECUの複合的な動作評価を可能にする同期モニタリング

ネットワーク信号とECU I/Oの統合的な評価が可能に

現代の自動車開発では、LIN通信などの車載ネットワーク信号の解析に加え、ECU内部の動作を制御するデジタル/アナログ信号（センサー信号、制御信号など）を同時に監視・評価することが重要です。MicroPeckerXではDIO/ADモニタをLINロギングと合わせて扱え、必要なデータのみ自動記録するトリガ制御にも対応します。

MicroPeckerX DIO/ADライセンスによる課題解決

DIO/ADライセンス（S810-MX-DA1）は、MicroPeckerX LIN Analyzer Plus（S810-MX-LN1）に機能を追加して、LIN通信ログとDIO/ADデータの同期モニタリングや外部信号トリガー連動ロギングを実現します。

MicroPeckerX DIO/ADライセンスの特長

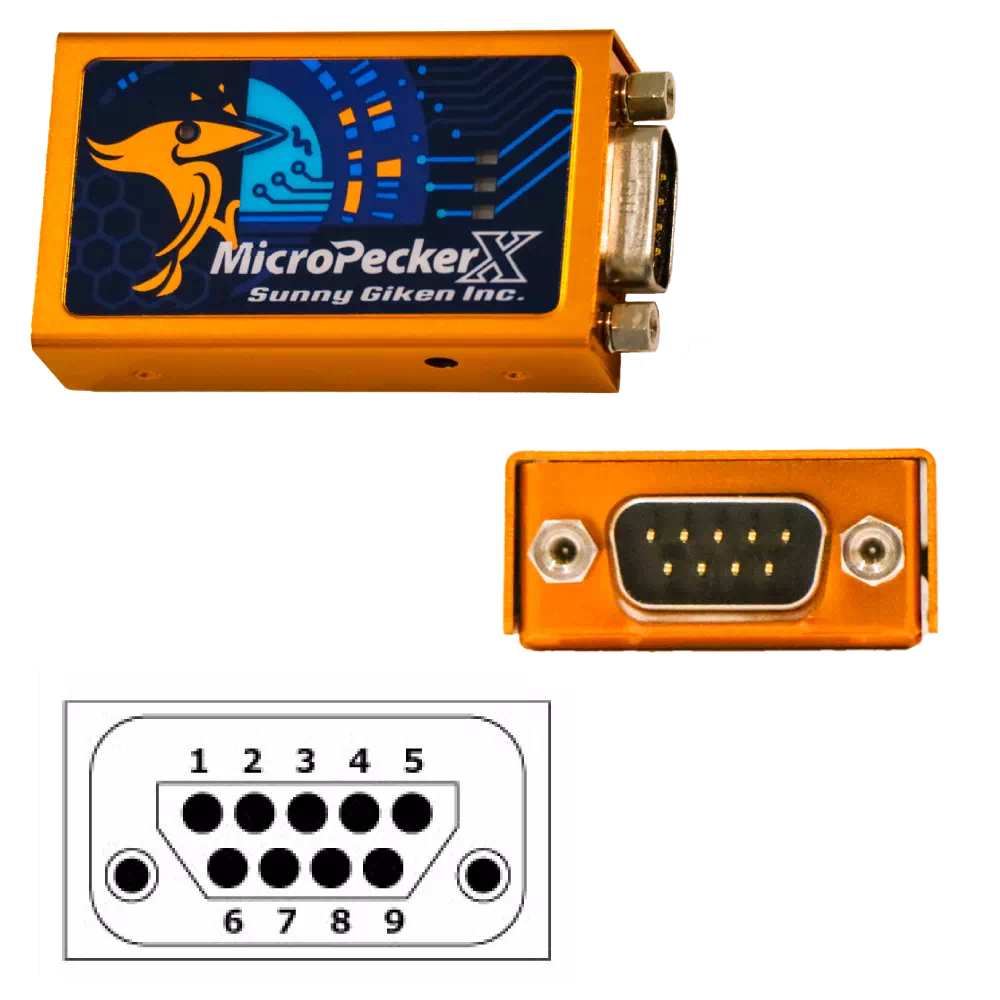

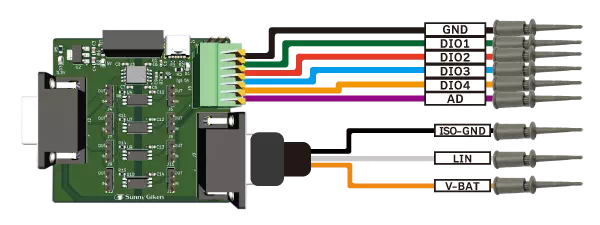

DIO 4ch / AD 1ch 外部信号インターフェース搭載

4chのデジタルI/Oと1chのアナログ入力に対応。DIOは各チャネル独立設定で入出力切替、プルアップ/プルダウン、オープンドレイン/プッシュプル出力などを柔軟に設定できます。 ADは0–5V/15V/40Vの上限を選択でき、12bit分解能・±17.5mV確度で記録可能です。

DIO（デジタル入出力）機能

機能項目	内容	備考
チャンネル数	4ch（各チャネル独立設定）
入出力方向設定	各チャネルごとに「入力」/「出力」切替可能
入力時設定	プルアップ / プルダウン / なし
出力時レベル/モード	Hi/Lo、オープンドレイン / プッシュプル
入出力電圧	0～3.3V
モニタリング周期	1ms～60000ms
ラベル/フィルタ	Lo／Hi／Lo->Hi／Hi->Lo／ワイルドカード
ログ書式/出力先	CSV・画面表示（最大10万レコード）

AD（アナログ入力）機能

機能項目	内容	備考
チャンネル数	1ch
サンプリング周波数/周期	1Hz～10kHz / 0.1ms～1000ms
入力レンジ	0V～5V / 15V / 40V（選択式）
分解能 / 確度	12bit / ±17.5mV
モニタデータ書式	A/D変換データ（将来：物理量変換に対応予定）

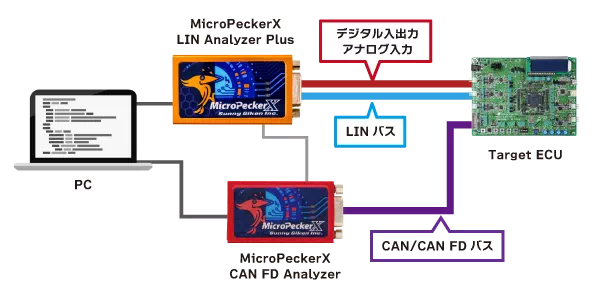

LIN通信との高精度同期モニタリング・トリガー連動

MicroPeckerXとの連携

同期モニタリング
LIN通信ログとDIO/ADデータを同時に把握できます。
外部信号トリガー制御
フリーRUN／開始トリガ／終了トリガでログ開始/停止を制御。条件にLo/Hi遷移やラベル/フィルタ指定が利用できます。

解析機能（MicroPeckerX Control Software連携）

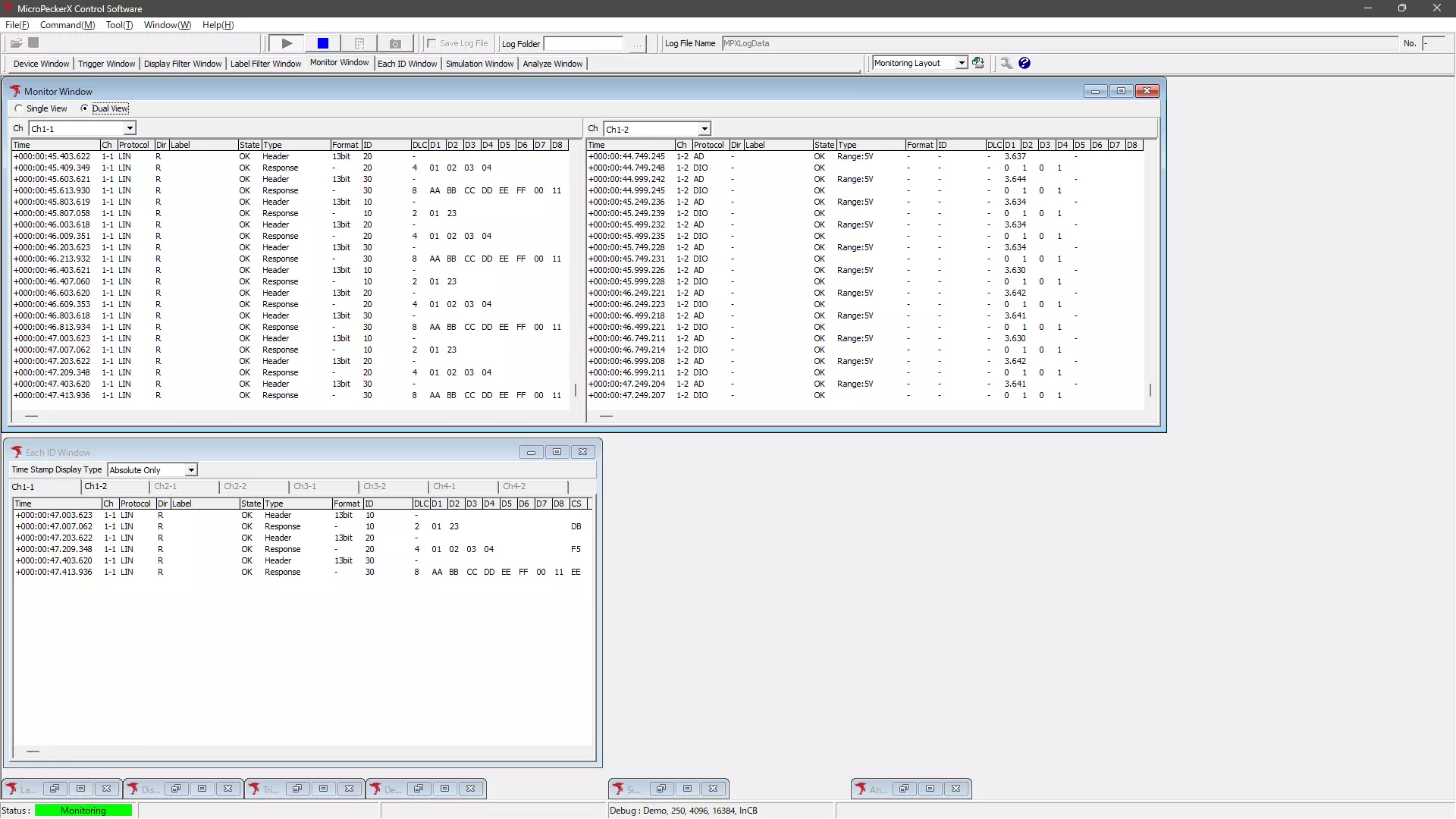

取得したDIO/ADログは、CSV出力や値/トリガ/ラベル検索、フィルタ表示、複数Chログのマージ表示など多彩な解析機能で活用できます。

製品構成（オプションライセンス）

DIO/ADライセンスは、MicroPeckerX LIN Analyzer Plus（S810-MX-LN1）に追加する拡張オプションです。

項目	内容
製品名	MicroPeckerX DIO/ADライセンス
製品型名	S810-MX-DA1
必須製品	MicroPeckerX LIN Analyzer Plus（S810-MX-LN1）
動作環境	Windows 11(64bit), 10(64bit)
ソフトウェア	MicroPeckerX Control Software（Webサイトよりダウンロード）
