LIN 1chクリップケーブル《S810-MX-CB3》
LIN用のDsubコネクタと1ch クリップの変換ケーブルです。MicroPeckerX LIN Analyzer Plus《S810-MX-LN1》に対応しています。
使いやすいクリップタイプ

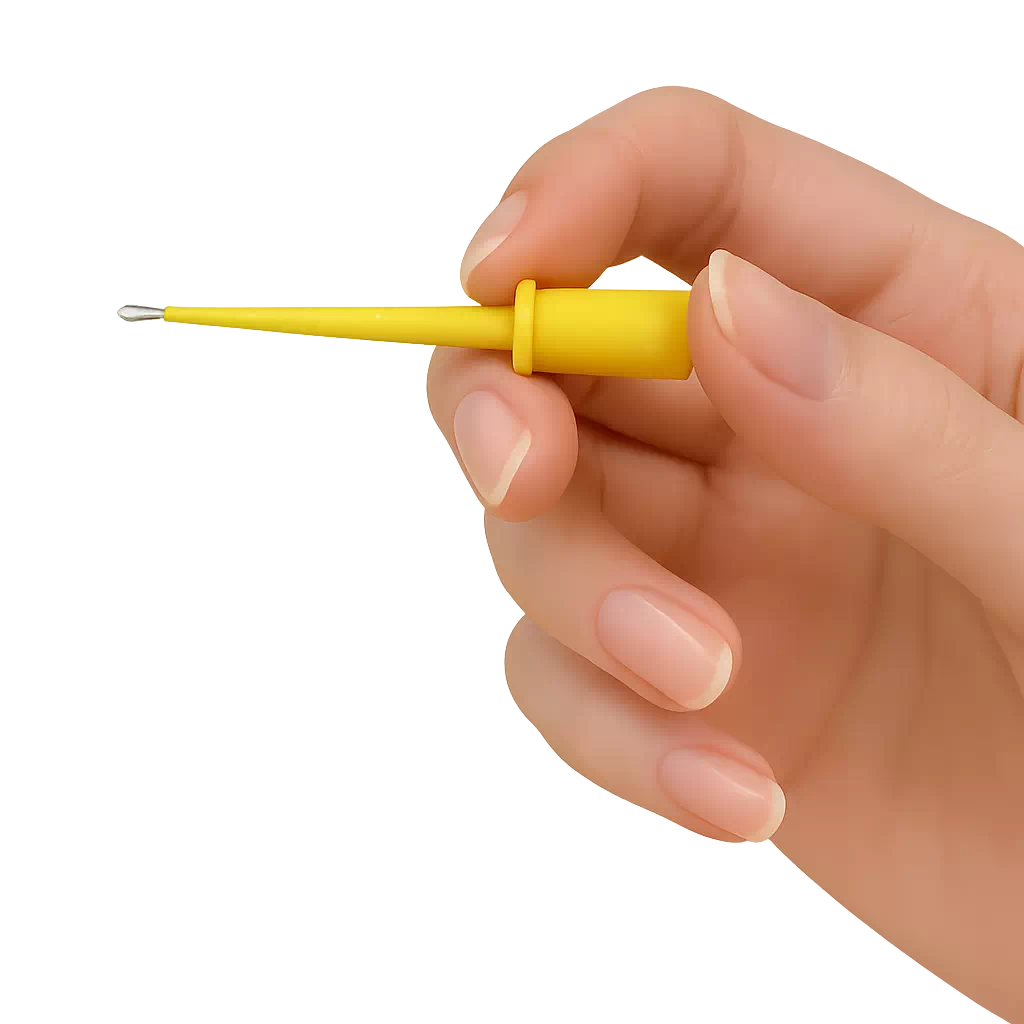

クリップ先端イメージ
クリップの底を押し込むことで、クリップの先端からグラバー（マジックハンド）型のフックが出ます。テストピンへの接続やDsubコネクタを持たない評価対象にも簡単に接続することが出来ます。
クリップは、ターゲットのLIN、VBAT、GNDにそれぞれ接続します。

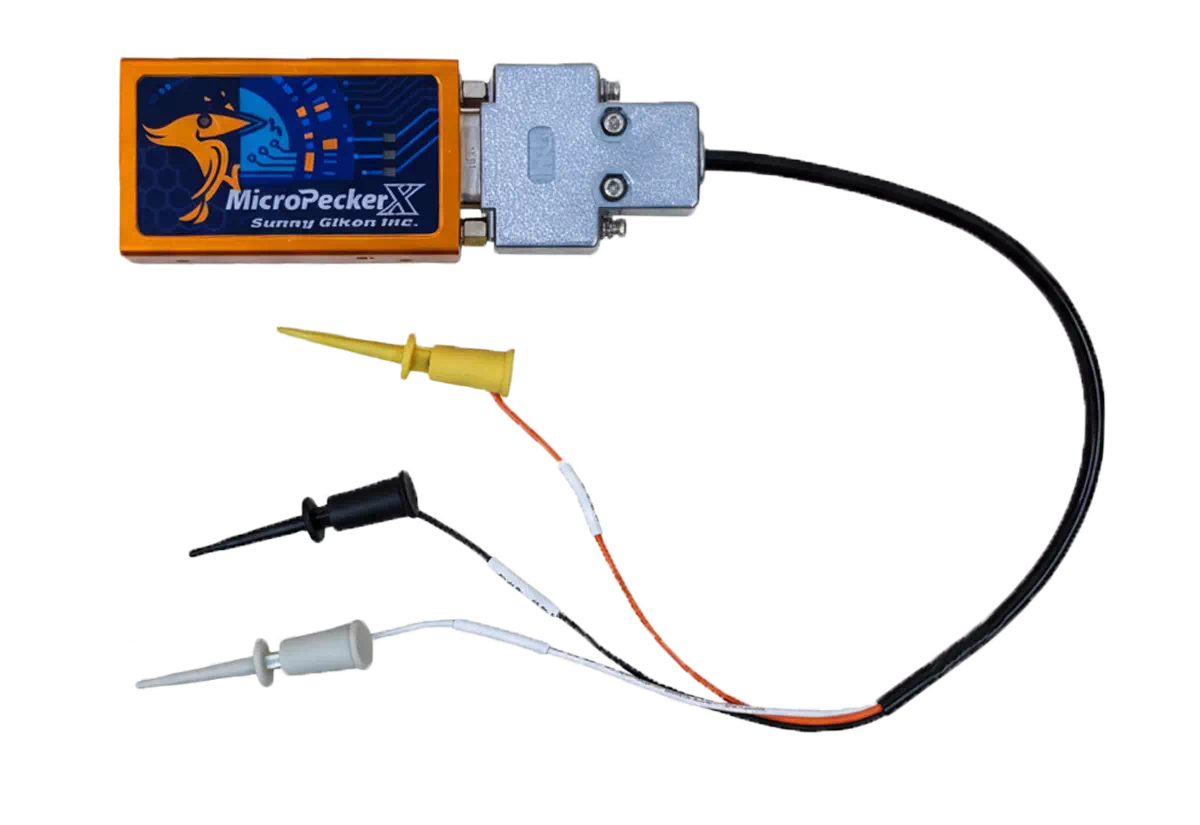

MicroPeckerX LIN Analyzer Plusとの組み合わせ
LIN 1chクリップケーブルは、MicroPeckerX LIN Analyzer Plus《S810-MX-LN1》との組み合わせに最適化しています。
LIN 1chクリップケーブルを使えば、MicroPeckerX LIN Analyzer Plusで、すぐに通信評価ができます。
製品仕様
製品パッケージ
| 項目 | 内容 |
|---|---|
| 製品名 | LIN 1chクリップケーブル |
| 製品型名 | S810-MX-CB3 |
ハードウェア仕様
LIN 1ch クリップケーブル仕様
| 項目 | 仕様 |
|---|---|
| 信号 | LIN、VBAT、GND ※ICクリップを使用 |
| ケーブル長 | 全長：0.3m |
| シールド | なし |

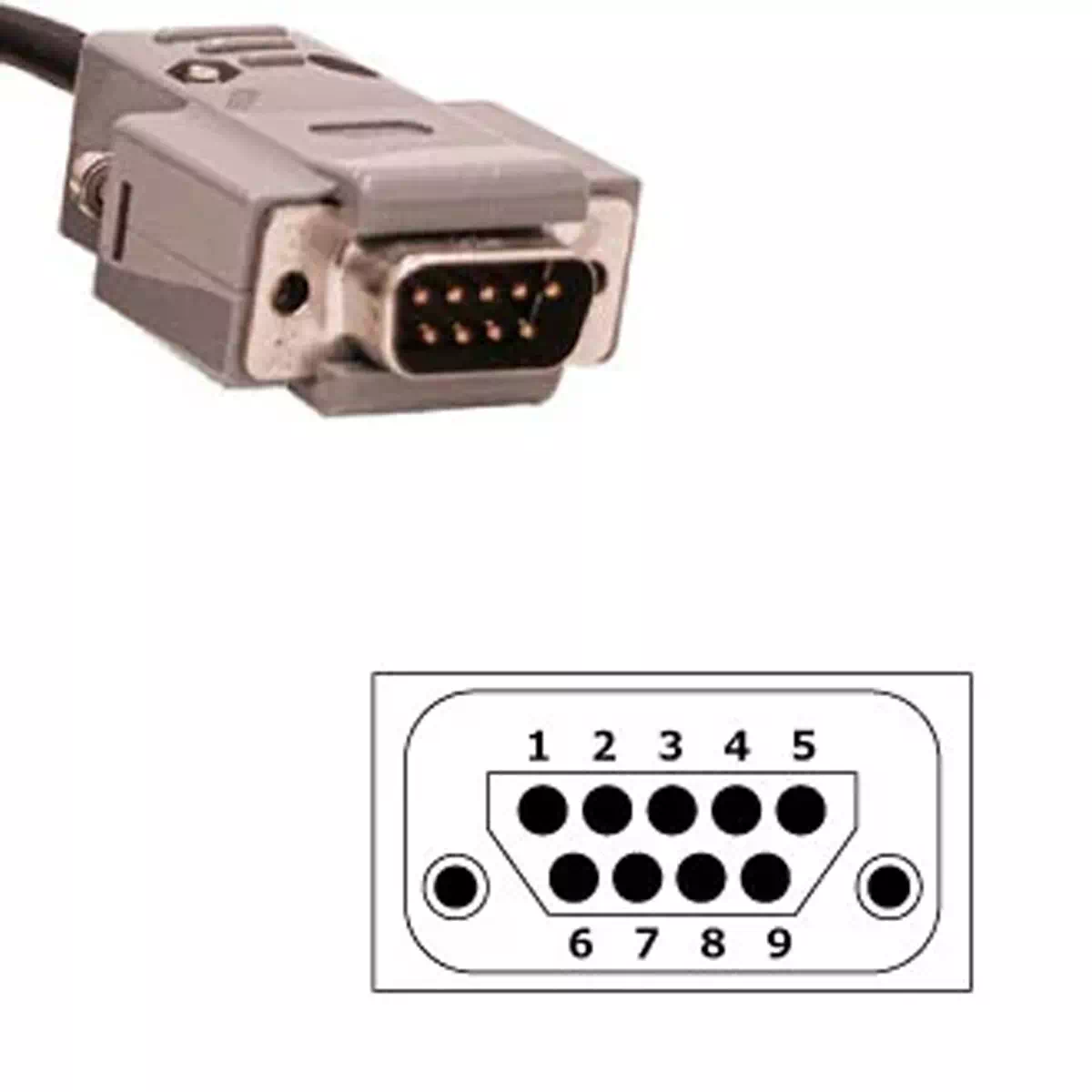

D-Sub9ピン端子仕様
| Pin | Function |
|---|---|
| 1 | Not Connected. |
| 2 | Not Connected. |
| 3 | ISO-GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | Not Connected. |
| 7 | LIN |
| 8 | Not Connected. |
| 9 | VBAT |

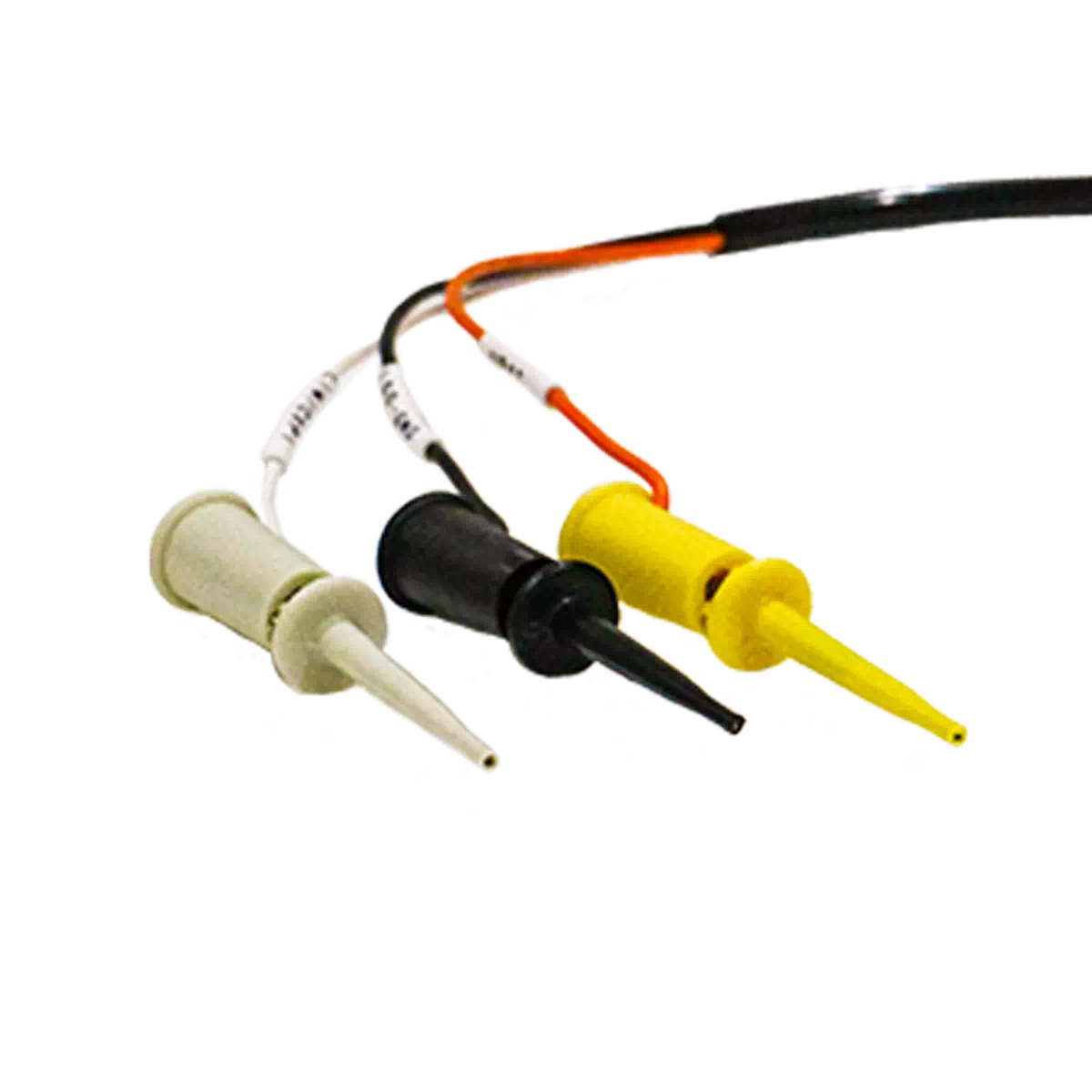

クリップ端子仕様
| Clip Color | Function |
|---|---|
| White | LIN |
| Black | ISO-GND |
| Yellow | VBAT |
対応製品
MicroPeckerX LIN Analyzer Plus
MicroPeckerX LIN Analyzer Plus《S810-MX-LN1》
LIN通信に対応した高機能通信アナライザツールです。
小型サイズの本体にLINインターフェースを搭載し、マスター・スレーブシミュレーション機能を備えたGUIアプリケーションが付属します。オプションのDIO/ADライセンスを追加すると、外部信号との同期モニタリングやトリガー連動により、車載システムの総合的な評価が可能です。
