CAN 1chクリップケーブル《S810-MX-CB1》
CAN/CAN FD用のDsubコネクタと1ch クリップの変換ケーブルです。MicroPeckerX CAN FD Analyzer《S810-MX-FD2》やMicroPecker CAN Analyzer《S810-MP-A1》と組み合わせてご使用できます。
使いやすいクリップタイプ

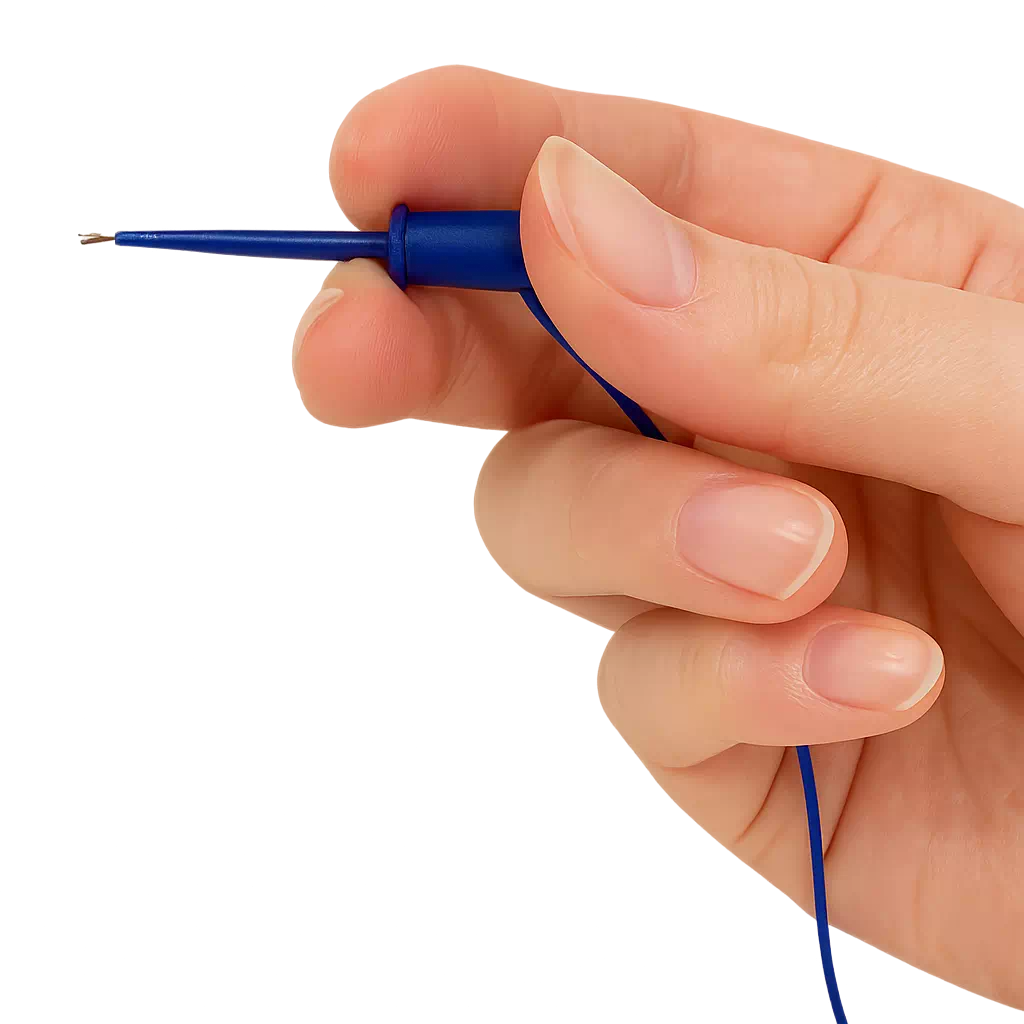

クリップ先端イメージ
クリップの底を押し込むことで、クリップの先端からグラバー（マジックハンド）型のフックが出ます。テストピンへの接続やDsubコネクタを持たない評価対象にも簡単に接続することが出来ます。
クリップは、ターゲットのCAN Hi、CAN Lo、GNDにそれぞれ接続します。
MicroPeckerX CAN FD Analyzerとの組み合わせ
CAN 1chクリップケーブルは、MicroPeckerX CAN FD Analyzer《S810-MX-FD2》との組み合わせに最適化しています。
CAN 1chクリップケーブルを使えば、MicroPeckerX CAN FD Analyzerで、すぐに通信評価ができます。
製品仕様
製品パッケージ
| 項目 | 内容 |
|---|---|
| 製品名 | CAN 1chクリップケーブル |
| 製品型名 | S810-MX-CB1 |
ハードウェア仕様
CAN 1ch クリップケーブル仕様
| 項目 | 仕様 |
|---|---|
| 信号 | CAN Hi、CAN Lo、GND ※クリップコネクタを使用 |
| ケーブル長 | 全長：0.3m |
| シールド | なし |
D-Sub9ピン端子仕様
| Pin | Function |
|---|---|
| 1 | Not Connected. |
| 2 | CAN Lo(CH0) |
| 3 | GND |
| 4 | Not Connected. |
| 5 | Not Connected. |
| 6 | GND |
| 7 | CAN Hi(CH0) |
| 8 | Not Connected. |
| 9 | Not Connected. |
クリップ端子仕様
| Clip Color | Function |
|---|---|
| Blue | CAN Hi |
| White | CAN Lo |
| Black | GND |
対応製品
MicroPeckerX CAN FD Analyzer
MicroPeckerX CAN FD Analyzer《S810-MX-FD2》
CAN/CAN FD通信に対応した高機能通信アナライザツールです。
小型サイズの本体にCAN/CAN FDインターフェースを搭載し、ノードシミュレーション機能を備えたGUIアプリケーションが付属します。オプションのメッセージ認証機能プラグインを追加すると、車載通信セキュリティの評価が可能です。
