MicroPeckerX LIN Analyzer Plus《S810-MX-LN1》

MicroPeckerX LIN Analyzer Plus《S810-MX-LN1》

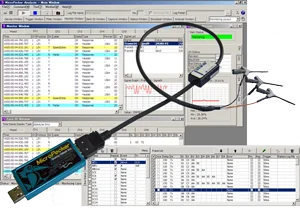

MicroPeckerX LIN Analyzer Plusは、LIN通信に対応した高機能通信アナライザツールです。小型サイズの本体にLINインターフェースを搭載し、マスター・スレーブシミュレーション機能を備えたGUIアプリケーションが付属します。オプションのDIO/ADライセンスを追加すると、外部信号との同期モニタリングやトリガー連動により、車載システムの総合的な評価が可能です。

LINケーブル別売
本製品にはLINケーブルは同梱されません。別売りのLIN 1chクリップケーブル《S810-MX-CB3》をご用意ください。

LINの通信をモニタし、
相手ノードを再現して評価。

MicroPeckerX LIN Analyzer Plusは、LIN 1chを備えたUSB接続の通信アナライザです。ヘッダーとレスポンスのモニタに加え、マスター・スレーブのシミュレーション、LDFを使った信号表示、ログの記録・解析に対応します。

01

手のひらサイズで、LINバスのそばへ。

65 × 35 × 16 mm、45 gの小型本体。PCとはUSBで接続・給電し、LINバスには別売ケーブルで接続します。モニタ専用のNoneモードを選ぶと、フレームを送信せずにバス上の通信を確認できます。

寸法は端子の突起部を除きます。USB給電とは別に、LINバス側のVBAT用外部電源が必要です。

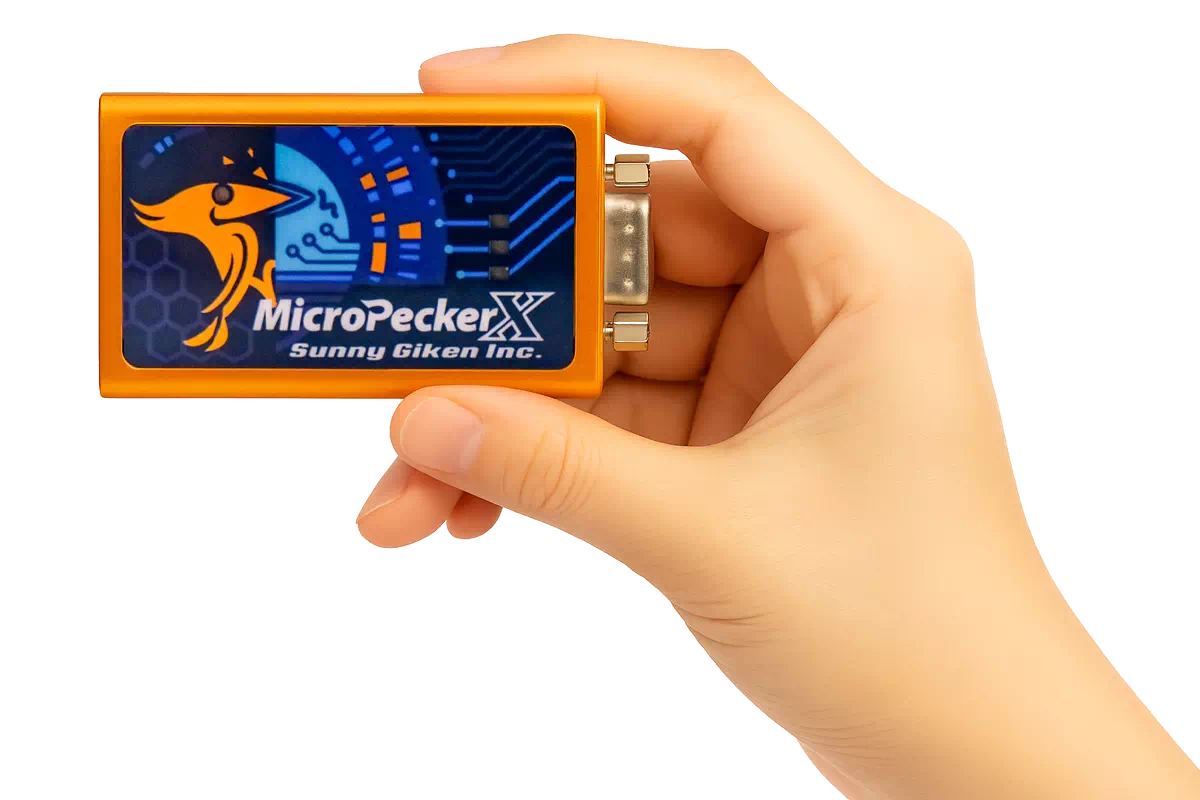

手に持ったS810-MX-LN1。手のひらに収まる本体サイズ
02

付属GUIで、ヘッダー・応答から信号値まで。

フレームモニタではID・データ・時刻とエラーを確認。LDFの信号定義を取り込むと、データを物理値・単位・状態名として表示し、変化を波形で確認できます。同じGUIで、評価対象の相手となるマスター・スレーブの動作も設定できます。

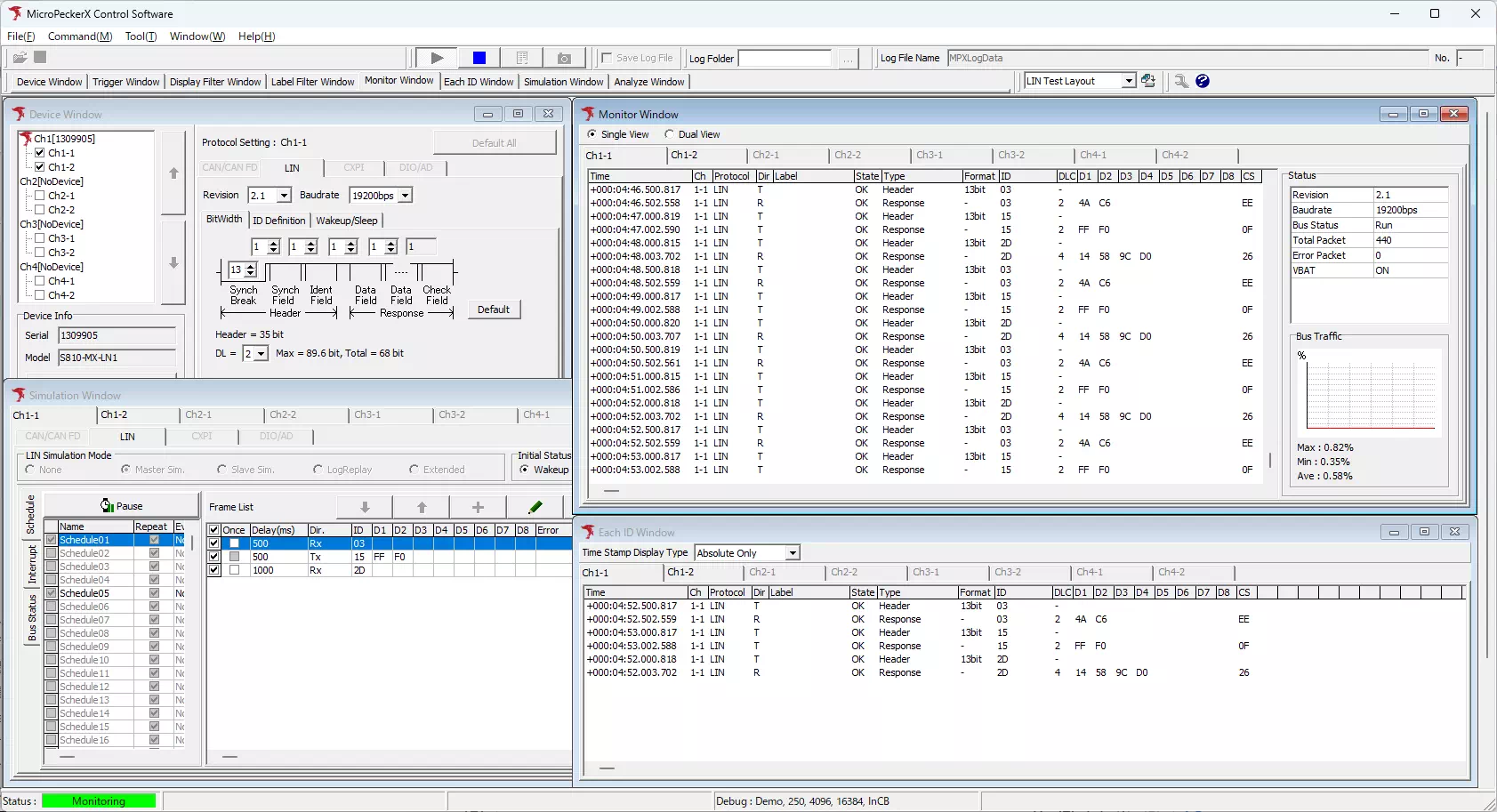

フレームモニタの表示例:Monitor WindowでLINのHeader・Responseを時刻順に確認し、Each ID WindowでIDごとの最新データを表示。
フレームモニタの表示例:Monitor WindowでLINのHeader・Responseを時刻順に確認し、Each ID WindowでIDごとの最新データを表示。
Signal Windowの表示例:目標回転数とシミュレーション回転数を波形で比較し、値一覧・状態・バー表示で各信号を確認。
Signal Windowの表示例:目標回転数とシミュレーション回転数を波形で比較し、値一覧・状態・バー表示で各信号を確認。
モニタ・シミュレーション・信号表示の機能へ
03

本体4台で、最大LIN 4ch。
複数の通信を同じ時間軸で。

本体1台でLIN 1ch、最大4台を同期接続して4chへ拡張できます。CAN FDアナライザとの混在同期にも対応し、CAN / CAN FDとLINをまたぐECUの動作を確認できます。

混在する場合も本体は合計4台までです。DIO / ADの利用には別売ライセンスが必要です。

同期と接続の仕様を見る
1ch / 本体1台4ch / 本体4台
正式マニュアルの同期接続例(本体3台)。最大4台まで接続できます。
正式マニュアルの同期接続例(本体3台)。最大4台まで接続できます。

接続先と、評価方法に合う構成を。

LINケーブルとVBAT用外部電源を用意し、評価対象に合わせてモニタ・マスター・スレーブの動作を選びます。外部信号も合わせて調べる場合は、別売DIO / ADライセンスをご利用いただけます。

構成品・オプションを確認

1つのGUIで、通信を見て、相手を再現し、結果を確かめる。

通信が流れているかを調べるモニタから、ECUを動かすためのシミュレーションへ。フレームと信号値の両方を使い、準備・評価・振り返りを進められます。

フレームとシグナルの役割
作業フレームシグナル
見るヘッダー・レスポンス・エラーを確認物理値・状態・波形を表示
送るマスターのスケジュール送信・スレーブ応答LDFの定義から送信値を設定
記録するフレーム・キーを条件にログ記録信号の閾値で記録を開始・停止
解析するID・エラー・ラベルで検索・抽出保存ログの波形・値・時刻差を確認
共通の土台は、LDFとSignal Catalog。

LDFの信号・フレーム・スケジュールを取り込み、モニタや解析、送信設定へ利用できます。取り込み・利用先への採用・動作開始は別の操作です。

01

モニタ

LIN通信の応答と、信号値の変化を確認。

マスター・スレーブのシミュレーションを使った試験で、評価対象ECUとの通信を確認。フレームの送受信と信号値の変化を見比べて、応答や動作を調べられます。

フレームの送受信を確認

Header・Response・エラーを、方向・時刻・IDとともに確認できます。Each IDではIDごとの最新データを表示。フィルタとラベルで、調べたい通信へ絞り込めます。

フレームモニタの送信ログ例:ID 0x10のHeaderと、SensorFrameのResponseを時刻・データとともに表示(Dir. T)。
フレームモニタの送信ログ例:ID 0x10のHeaderと、SensorFrameのResponseを時刻・データとともに表示(Dir. T)。

信号値の変化を確認

LDFの信号定義を取り込み、データを物理値・単位・状態名として表示。目標回転数とシミュレーション回転数を波形で比較し、値一覧・状態・バー表示でも各信号を確認できます。

Signal Windowの表示例:目標回転数とシミュレーション回転数を波形で比較し、値一覧・状態・バー表示で各信号を確認。
Signal Windowの表示例:目標回転数とシミュレーション回転数を波形で比較し、値一覧・状態・バー表示で各信号を確認。

通信だけを見るNoneモード

Simulation ModeをNoneにすると、LN1からフレームを送信せずに、動作中のLINバスをモニタできます。

ヘッダーはマスターが送信します。レスポンスはフレームごとに定義された送信元(publisher)が担当し、マスターの場合もスレーブの場合もあります。LINリビジョン・通信速度・ID別条件は接続先に合わせて設定します。

マスターECU
ヘッダーレスポンス
スレーブECU
LN1 / Noneモード通信をモニタ(フレーム送信なし)
スレーブECUが応答するフレームのモニタ接続例です。実際の配線にはLIN・VBAT・GNDの接続が必要です。
02

マスター・スレーブシミュレーション

評価するECUに合わせて、相手側の動作をつくる。

スレーブECUを評価する

LN1をマスター役にし、スケジュールに従ってヘッダーを送信。評価対象のスレーブECUからのレスポンスを受信して、動作を確認できます。

LN1マスター役
ヘッダーレスポンス
評価対象ECUスレーブ
スレーブECUが応答する例:LN1がヘッダーを送信 → ECUが応答
Master Sim.の設定例:ID 0x32、Dir. Rx、Delay 50 ms。ヘッダーを送り、相手の応答を受信する設定です。
Master Sim.の設定例:ID 0x32、Dir. Rx、Delay 50 ms。ヘッダーを送り、相手の応答を受信する設定です。

マスターECUを評価する

LN1をスレーブ役にし、評価対象のマスターECUから受信したヘッダーに応答。レスポンスのデータやエラーを設定して、ECUの動作を確認できます。

LN1スレーブ役
ヘッダーレスポンス
評価対象ECUマスター
LN1が応答する例:ECUがヘッダーを送信 → LN1が応答
Slave Sim.の設定例:ID 0x10、データ1E 01を登録。該当IDのヘッダーを受信すると応答します。
Slave Sim.の設定例:ID 0x10、データ1E 01を登録。該当IDのヘッダーを受信すると応答します。

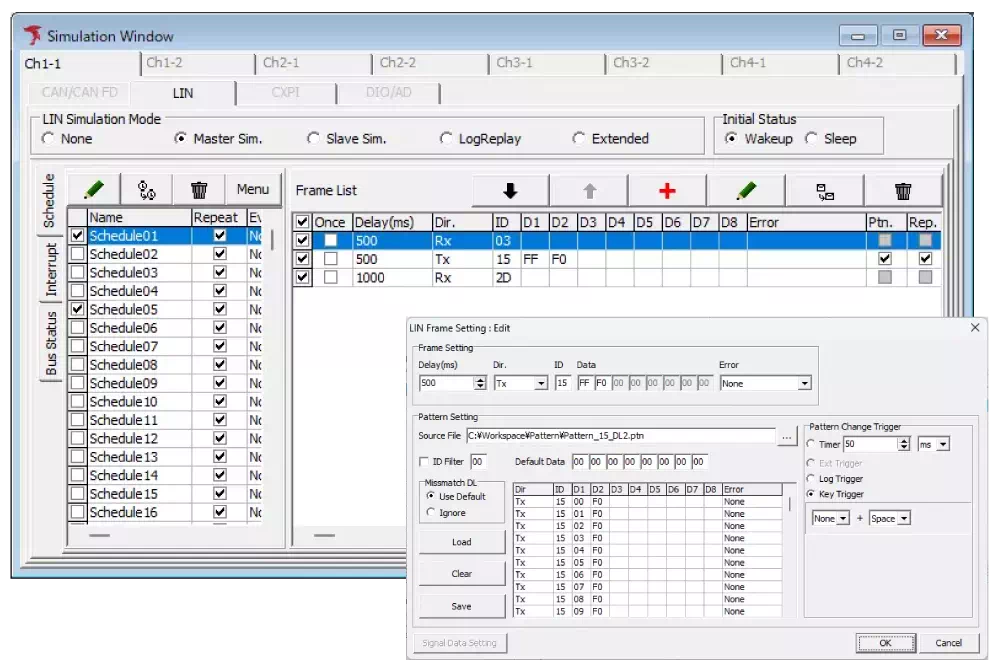

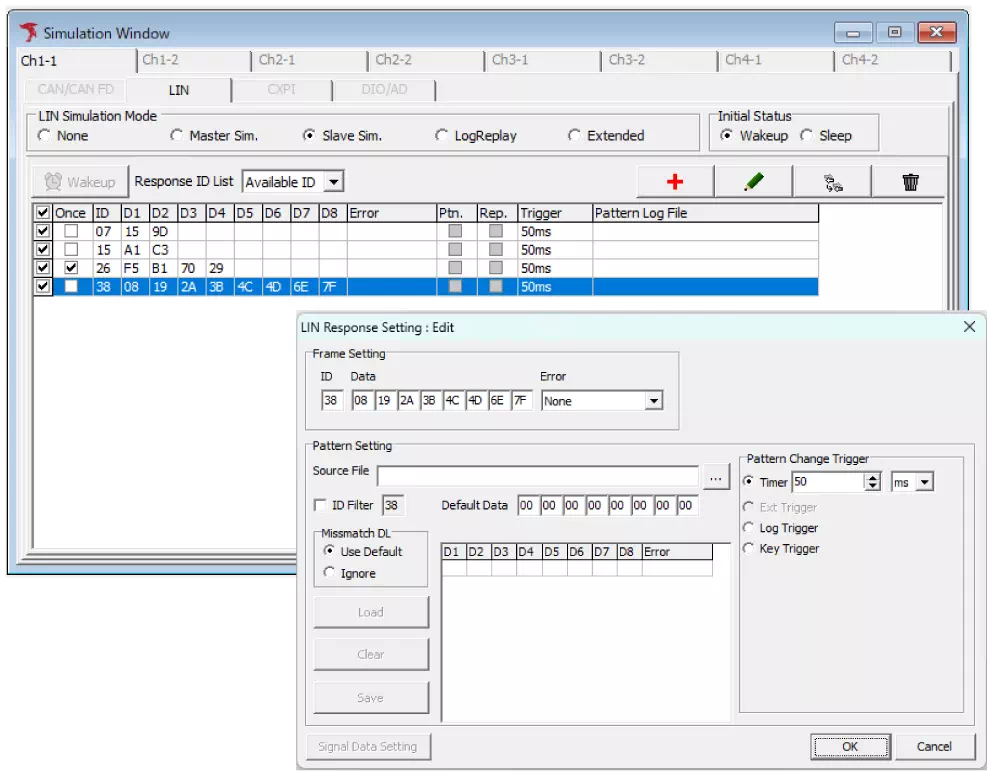

スケジュール・割り込み・エラー設定

マスターは最大32スケジュール・64フレームを設定でき、割り込み送信やWakeup / Sleepにも対応。スレーブは最大64レスポンスを登録でき、パターンファイルで応答データを順に変える評価も行えます。

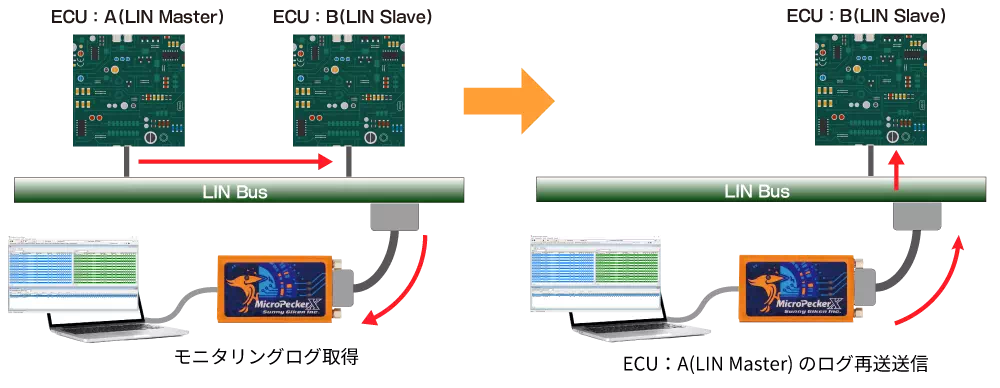

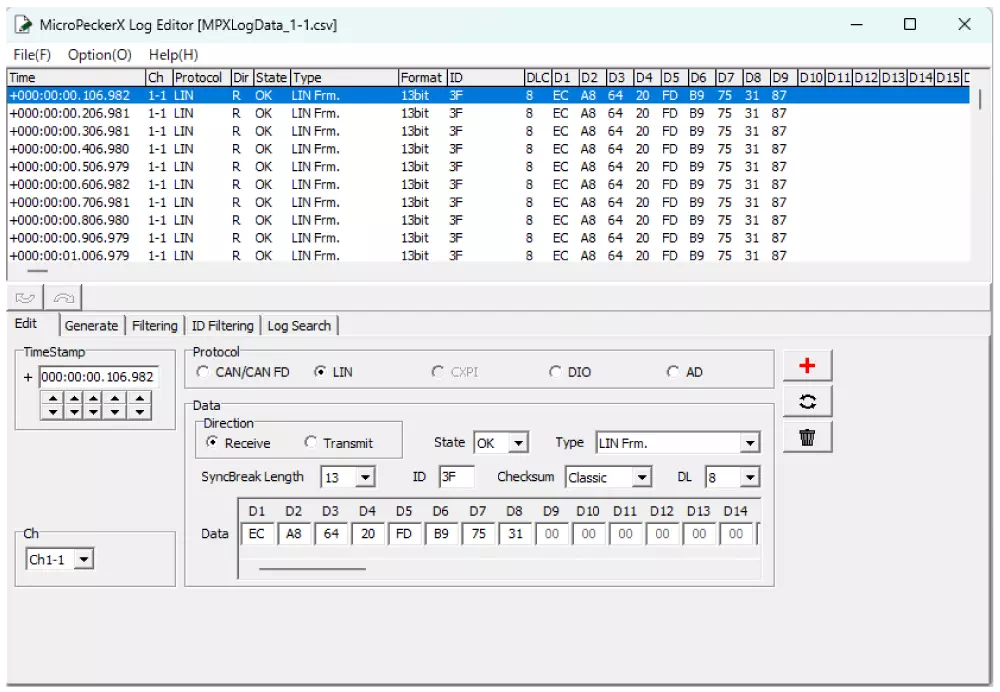

記録した通信を実バスへ再送

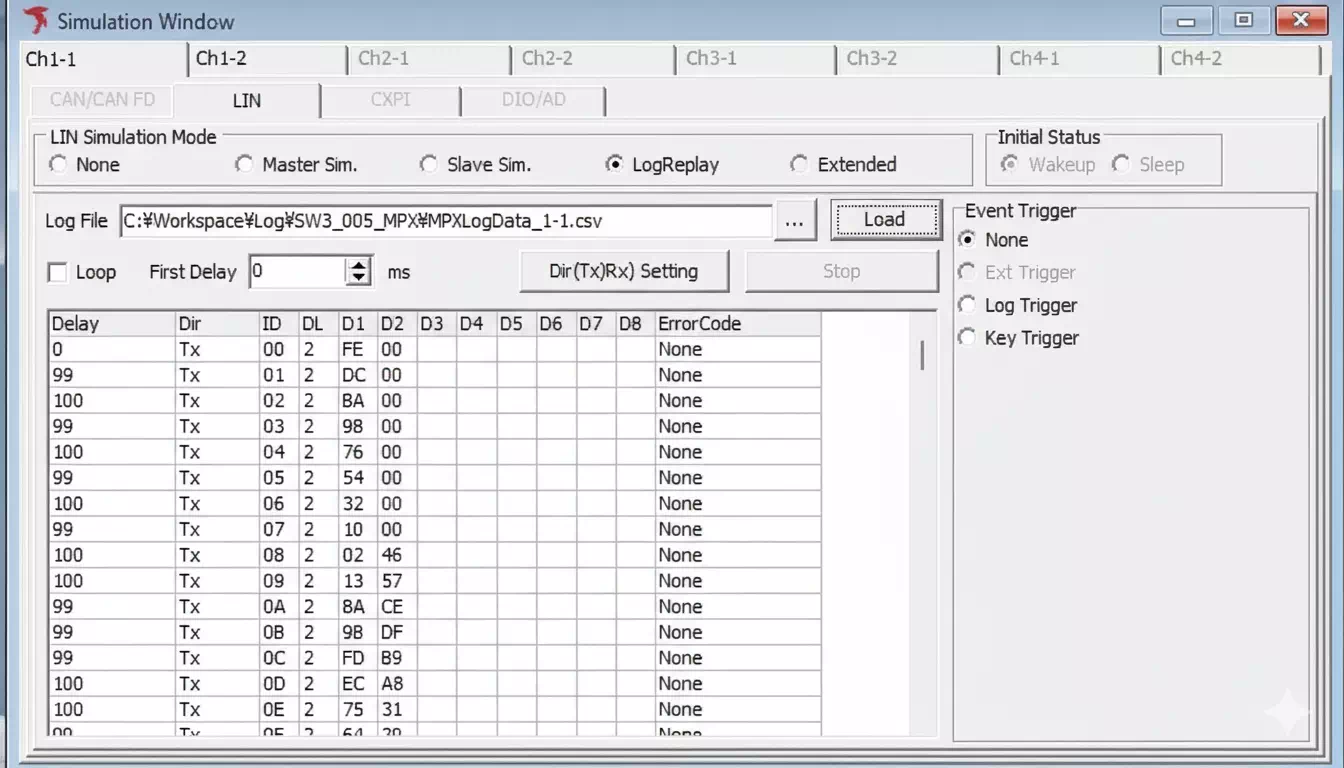

LogReplayでは通信ログを読み込み、再生設定に従ってマスターとして送信します。単転送・リピート、初回オフセット、ログ・キーによる開始条件を設定できます。

Master Sim.のDir. Rxはヘッダーのみを送信し、Dir. Txはヘッダーとレスポンスを送信します。マスター動作を使う際は、バス上のマスターと送信内容を確認してください。スレーブ応答はヘッダー受信を契機に送信し、ヘッダーなしでは自発送信しません。

03

LDFとシグナル

LINデータを、物理値・状態名・波形で読み解く。

LDFから定義と評価の準備を進める。

Signal CatalogへLDFを取り込み、使う信号をSignal Setへ追加してCHと表示先を割り当てます。信号の係数・オフセットや状態定義に従って、受信データを物理値・単位・状態名で確認できます。

取り込んだスケジュールはMaster Sim.へ採用。Slave Sim.にはスレーブが送信元(publisher)のレスポンスを選んで採用します。Physical / Logical / Rawで初期値を入力し、対応するHEXデータを確認できます。

LDF取り込みのプレビュー例:SensorFrameのSpeed・State、フレームとスケジュールの定義を確認。
LDF取り込みのプレビュー例:SensorFrameのSpeed・State、フレームとスケジュールの定義を確認。
Signal Catalogの設定例:SpeedとStateをSetへ追加し、LIN CH1-1と表示先を割り当てています。
Signal Catalogの設定例:SpeedとStateをSetへ追加し、LIN CH1-1と表示先を割り当てています。

値・状態を確認する

実送信デモではSpeedを10 km/h、StateをOnとして表示。元のフレームとCH・ID・方向を照合して、信号値を確認できます。

実送信デモの取得結果:Speed 10 km/h・State On。Master Sim.でID 0x10、1E 01を送信して確認した例です。
実送信デモの取得結果:Speed 10 km/h・State On。Master Sim.でID 0x10、1E 01を送信して確認した例です。

物理値で応答データを設定する

レスポンスのSpeedに10 km/h、StateにOnを入力すると、定義に従ってHEXデータ1E 01へ反映されます。値を変えた条件でECUを評価できます。

LIN Response Settingの設定例:Speed 10 km/h、State Onを初期値として入力。送信結果の画面ではありません。
LIN Response Settingの設定例:Speed 10 km/h、State Onを初期値として入力。送信結果の画面ではありません。
04

記録とアラート

必要な区間を残し、条件の成立を見つける。

信号の閾値でログを開始・停止。

フリーランでの記録のほか、フレーム・キー・数値シグナルを条件に記録区間を設定できます。例えばSpeedが10 km/h以上で開始し、8 km/h以下で停止する設定が可能です。

アラートで条件成立と復帰を確認。

信号の上限・下限や状態などを条件に、通知と履歴を表示できます。ログの記録開始・停止を制御するSignal Triggerとは別に設定します。

Signal Triggerの設定例:Speed 10 km/h以上で記録開始、8 km/h以下で停止。各Hysは2 km/hです。
Signal Triggerの設定例:Speed 10 km/h以上で記録開始、8 km/h以下で停止。各Hysは2 km/hです。

信号トリガーは適格な数値バスシグナルを対象にします。派生信号・ASCII・状態名だけを返す信号は対象外です。

05

保存ログ解析

記録した通信を、フレームと信号から振り返る。

ID・エラー・ラベルでログを抽出し、時刻やフレームを検索。Signal AnalysisではLDFなどの定義を使って波形・値を表示し、カーソル時刻や同じログ内のA/Bマーカーで時間差・値の差を調べられます。解析した信号値はCSVへ出力できます。

保存ログ解析の実送信デモ:Speedの波形とアラート発生時刻を確認。Master Sim.で送信したログの解析例です。
保存ログ解析の実送信デモ:Speedの波形とアラート発生時刻を確認。Master Sim.で送信したログの解析例です。

Signal Analysisは取得済みログのオフライン解析です。画面内の再生操作ではバスへ送信しません。実バスへの再送はSimulationのLogReplayを使用します。

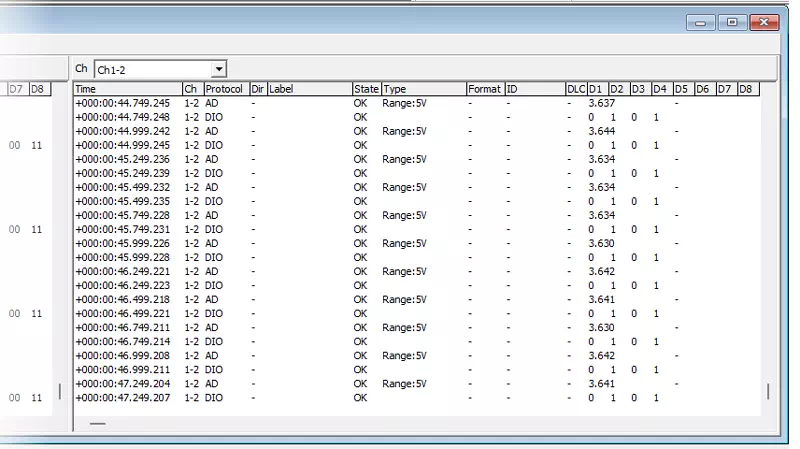

LINと外部信号を合わせて評価するには。

別売DIO / ADライセンスで、DIO 4chとAD 1chを利用できます。LIN通信と外部信号の同期評価や、独自ツール開発のためのライブラリは、構成品・オプションをご確認ください。

拡張オプション・開発ツールを見る

仕様・動作環境

通信条件、シミュレーション、シグナル機能、本体・PCの動作環境をまとめています。LINバス側の電源と、USBによる本体給電を分けてご確認ください。

LIN通信
チャンネルLIN 1ch / 本体1台
対応リビジョンLIN 1.3 / 2.0 / 2.1 / 2.2 / 2.2A
カスタム通信速度500 bps〜20 kbps(1 bps単位)
プリセット通信速度500 / 600 bps、1 / 1.2 / 2.4 / 4.8 / 5 / 9.6 / 10 / 10.417 / 14.4 / 15 / 19.2 / 20 / 25 kbps
ID別設定データ長 / チェックサム
モニタ・記録
モニタ専用モードNone(フレーム送信なし)
タイムスタンプ分解能1 μs
表示ヘッダー / レスポンス / エラー、Each ID
記録モードフリーラン / 開始・終了トリガー / 再トリガー
トリガー条件指定フレーム / キー / 数値シグナル閾値
保存通信ログCSV / 容量は保存先ディスクに依存
マスター・スレーブ
マスター最大32スケジュール / 最大64フレーム
スケジュール切替タイマー / ログ / キー / 手動
切替タイマー50 ms〜24時間
割り込み送信最大16フレーム / Wakeup・Sleep
スレーブ最大64レスポンス / 応答データ・有効状態を設定
エラー設定マスターヘッダー / マスター・スレーブのレスポンス
LDF・シグナル
定義LDF取り込み / 手動登録
Catalog最大10,000シグナル
Signal Set最大10セット / 1セット最大128信号
変換Raw / Formula / Value Table / BCD / ASCII
表示値一覧 / グラフ / バー / 状態 / アラート履歴
グラフ対象最大32信号 / 2タブ / 1タブ最大4エリア
送信設定への採用LDFのスケジュール / スレーブレスポンス
ログ再生・解析
ログ再生マスターとして再送 / 単転送・リピート
再生分解能1 ms
初回オフセット0〜60,000 ms
フレーム解析ID・エラー・ラベルの抽出、時刻・フレーム・ラベル検索
信号解析値・波形、カーソル、A/Bマーカー、CSV出力
Signal Analysis入力全CH・全期間の合計5,000,000フレームまで
同期・接続
同期モニタ本体4台 / 最大LIN 4ch
混在同期CAN / CAN FDとLINを組み合わせ、本体合計4台まで
同期対象モニタ / シミュレーション / ログ再生
同期インターフェース本体に2ポート / 同期ケーブルで接続
ホスト接続USB 2.0 Hi-Speed / Micro-B
外部信号(別売)DIO 4ch / AD 1ch(S810-MX-DA1)

25 kbpsはプリセットの選択値です。カスタム設定の上限は20 kbpsです。Signal Setの128信号には、派生信号の計算に必要な入力信号を含みます。

Signal Analysisは保存ログの解析です。実バスへの再送はLogReplayを使用します。モニタログキャプチャと保存ログのバス負荷解析には対応しません。

本体・電源
本体電源USBバスパワー(5 V / 300 mA)
寸法65(W)×35(D)×16(H)mm(突起部を除く)
重量45 g
LINコネクタD-sub 9ピン
VBAT供給D-subから外部供給
VBAT入力8〜24 V / 100 mA以内
保護回路ESD / 逆接続 / 過電流
Control Softwareの動作環境
OSWindows 11 / 10 / 8.1(各64 bit)
CPUIntel / AMD x86(Core i5 / Ryzen 5以上推奨)
メモリ8 GB以上推奨
ディスク空き容量10 GB以上(長時間記録には追加容量が必要)
画面解像度1920 × 1080以上推奨
USBUSB 2.0 Hi-Speed / 接続する本体台数分のポート

USB給電と、LINバス側のVBAT供給

本体はUSBで給電します。LINバス側には、別途8〜24 VのVBAT外部電源が必要です。VBATの絶対最大定格40 Vは、通常の動作電圧範囲ではありません。

USBは左側のメインポートを使用し、右側のサブポートのキャップは外さないでください。同期ケーブルの挿抜はモニタ停止中に行ってください。

DIO / ADの利用には別売ライセンスが必要です。外部信号端子の入力条件・配線はS810-MX-DA1の仕様をご確認ください。

使用中はPCのスリープ、ディスク停止、CPUクロック低下などの省電力動作を無効にしてください。仮想環境は動作保証対象外です。USBハブを使う場合は、外部給電するセルフパワー対応機器をご使用ください。

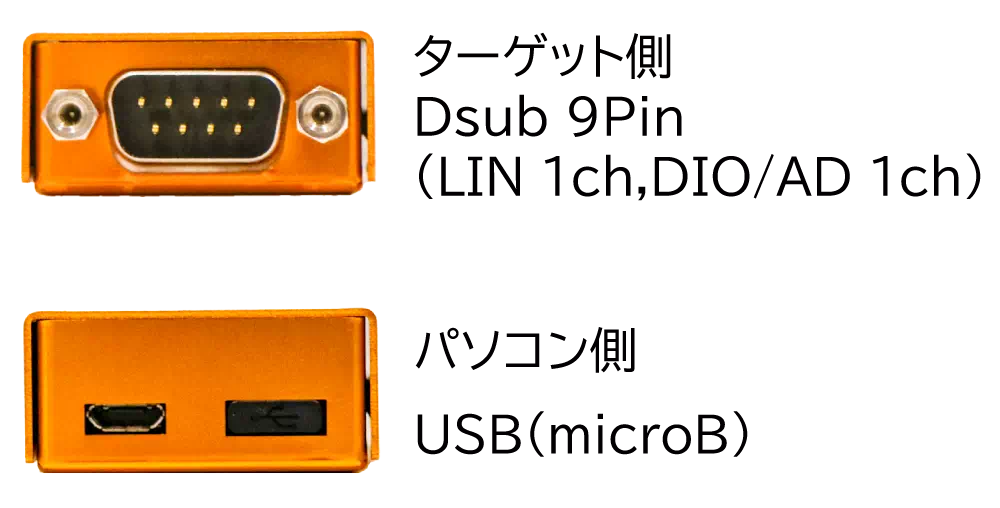

D-sub 9ピンの信号割り当て

本体D-subコネクタとピン番号。LIN・VBAT・ISO-GNDと、DIO / AD用端子を区別してください。
本体D-subコネクタとピン番号。LIN・VBAT・ISO-GNDと、DIO / AD用端子を区別してください。
ピン番号 / 信号
1DIO4
2DIO2
3ISO-GND(LIN側)
4AD
5GND(DIO / AD用)
6DIO3
7LIN
8DIO1
9VBAT

LIN側のISO-GND(3番)と、DIO / AD用GND(5番)を区別して配線します。DIO / AD端子は別売機能です。

詳しい機器仕様をWebマニュアルで確認

構成品・オプション

本体とControl Softwareで、モニタ・シミュレーション・記録・解析を利用できます。LINケーブルとLINバス側の外部電源は、別途ご用意ください。

標準パッケージに同梱

  • 01MicroPeckerX本体《S810-MX-LN1》
  • 02USB(microB)ケーブル
  • 03同期ケーブル(25 cm)
  • 04保証書兼解説書
  • 05LINアナライザライセンス

付属のControl Softwareとユーザーズマニュアルは、Webからダウンロードしてご利用いただけます。

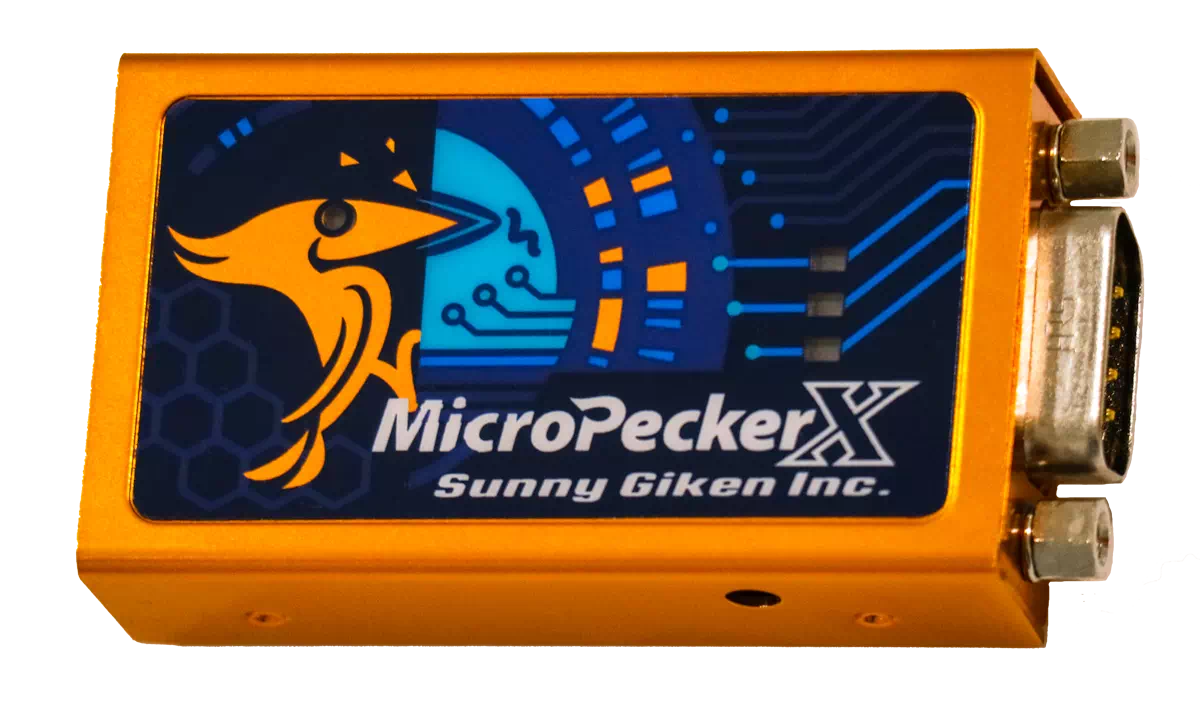

S810-MX-LN1本体S810-MX-LN1

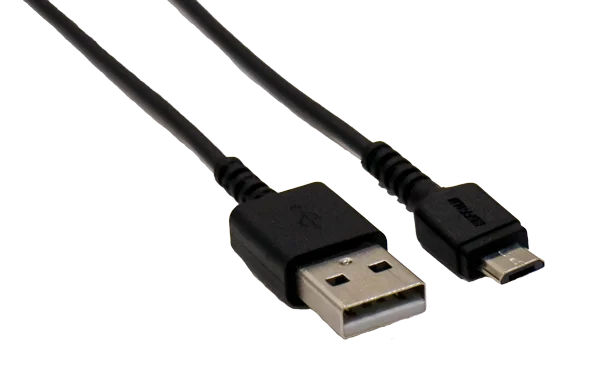

同梱USB microBケーブル
USB(microB)ケーブル / 同梱

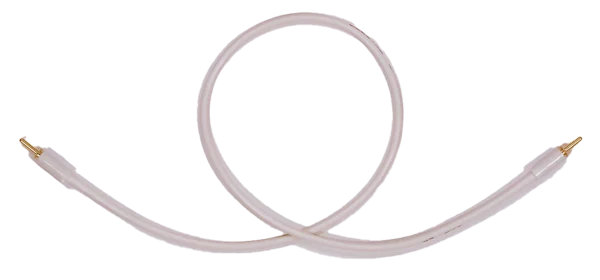

同梱同期ケーブル
同期ケーブル / 同梱・25 cm

別売オプション

LINバスへの接続ケーブルと、外部信号の評価に使うライセンスをご案内します。

S810-MX-CB3 LIN 1chクリップケーブルの正式製品写真
S810-MX-CB3

LIN 1chクリップケーブル

LIN・VBAT・GNDを独立したクリップで接続する0.3 mのケーブルです。LINバス側のVBATは外部から供給します。

S810-MX-CB3の製品情報
別売

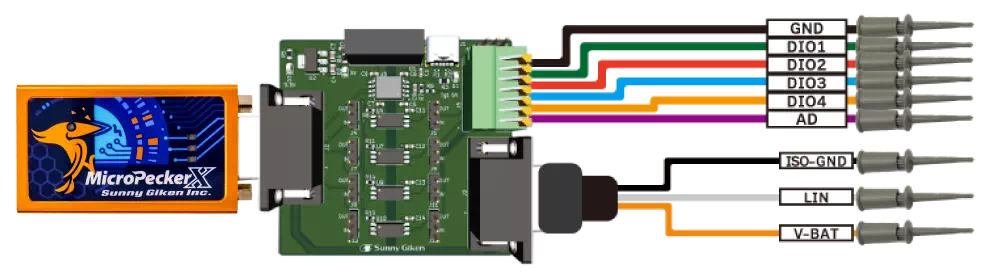

DIO / ADライセンス

S810-MX-DA1

DIO 4chとAD 1chの機能を有効にし、LIN通信と外部信号を同期して評価できます。LINの通信アナライザ機能とは別の追加ライセンスです。

DIO / ADの仕様と接続条件

接続前に用意する電源と配線

本体はUSBから給電し、LINバス側は8〜24 VのVBAT外部電源を使用します。LINケーブルと外部電源は標準パッケージに含まれません。PC・電源・コネクタの条件を確認して接続してください。

動作環境・電源・ピン配置を見る
無償ダウンロード

独自ツール開発に使うライブラリ

ユーザーアプリケーションから本体を制御するための開発ツールです。使用するOSや開発環境に合うライブラリをお選びください。

S810-MX-LN1の導入・活用をサポート。

ソフトウェアの準備から、LINバスへの接続、シミュレーション、修理まで。必要な手順と窓口をご案内します。

はじめて使う方へ

  1. ソフトウェアとライセンスをダウンロード

    WebサイトからControl SoftwareとMicroPeckerXライセンスをダウンロードします。

  2. ソフトウェアを準備

    Control Softwareをインストールし、MicroPeckerX本体にライセンスを登録します。

  3. 本体とLINバスを接続

    USB・LINケーブルとVBAT外部電源を接続し、通信速度・ID別条件を設定します。

  4. 目的に合わせて操作

    Noneで通信をモニタし、必要に応じてマスター・スレーブ動作、LDFによる信号表示、記録・解析へ進みます。

目的別ガイドから始める

よくあるご質問

フレームを送信せずに、通信だけを見られますか?

Simulation WindowでNoneを選択すると、フレームを送信しないモニタモードになります。既存のマスター・スレーブが動作するLINバスへ接続し、通信条件を合わせて使用します。

評価対象がマスターとスレーブのどちらでも使えますか?

スレーブECUを評価する場合はLN1をMaster Sim.にしてヘッダーを送信します。マスターECUを評価する場合はSlave Sim.にして、受信したヘッダーへレスポンスを返します。

LDFを取り込めば、通信は始まりますか?

取り込みは信号・フレーム・スケジュールの定義を登録する操作です。モニタにはSet・CH・表示を、送信にはスケジュールやレスポンスを選択して採用し、通信条件を確認して開始します。

LINケーブルと電源は必要ですか?

LINケーブルS810-MX-CB3は別売です。本体はUSB給電ですが、LINバス側には8〜24 VのVBAT外部電源が必要です。LIN・VBAT・GNDの接続を確認してください。

DIO / ADは標準で使えますか?

DIO 4ch・AD 1chの利用には、別売DIO / ADライセンスS810-MX-DA1が必要です。外部信号端子の仕様と配線条件は専用ページをご確認ください。

保存ログ解析の再生と、LogReplayはどう違いますか?

Signal Analysisの再生操作は、取得済みログの値を時刻順に確認するもので、バスへ送信しません。SimulationのLogReplayは、再生設定に従って実際のLINバスへ送信します。

通信・接続でお困りの場合

USB接続、VBAT外部供給、LINケーブルの配線、ライセンス状態、Device Windowの通信条件を確認してください。No Dataの場合は、LDFの定義・Set・CH・表示先と、実際のフレームを照合します。

トラブルシューティングを調べる

解決しない場合は、ご相談ください。

製品型番、ご使用のPC環境、電源・通信条件、表示されたメッセージや発生状況を添えてお問い合わせください。

製品について問い合わせる
