CAN / CAN FDの通信を、フレームと信号値の両方で確認。

S810-MX-FD2は、CAN / CAN FDを2チャンネル搭載した小型の通信アナライザです。シグナル機能では、DBCファイルを取り込み、受信データを回転数・温度・運転状態などで表示できます。ECUに試験用のフレームを送り、応答を波形で確認。試験後は、記録したログから気になる時点の値と通信フレームを調べられます。

CANケーブル別売
本製品にはCANケーブルは同梱されません。用途に応じて、別売りのCAN 1chクリップケーブル《S810-MX-CB1》またはCAN 2ch DSubケーブル《S810-MX-CB2》をご用意ください。

CAN / CAN FDの通信を、この1台でモニタ・送信・解析。

MicroPeckerX CAN FDアナライザは、CAN / CAN FD 2chを備えたUSB接続の通信アナライザです。付属のControl Softwareで、フレームの確認・送信から、信号値と波形のモニタ、ログ記録、保存ログの解析まで行えます。

01

手のひらに収まる、45 gの評価環境。

本体は65 × 35 × 16 mm、45 g。USBバスパワーで動作し、開発机や評価設備のそばへ持ち運べます。PCとCANバスを接続して、必要な場所で通信の確認を始められます。

寸法は端子の突起部を除きます。CANケーブルは別売です。

手に持ったS810-MX-FD2。手のひらに収まる本体サイズ
02

付属GUIで、フレームもシグナルも。

通信データをそのまま追うフレームモニタと、DBCの定義から値・単位・波形で確認するシグナルモニタ。調べたい内容に合わせて画面を使い分け、送信設定や記録・解析まで同じソフトウェアで進められます。

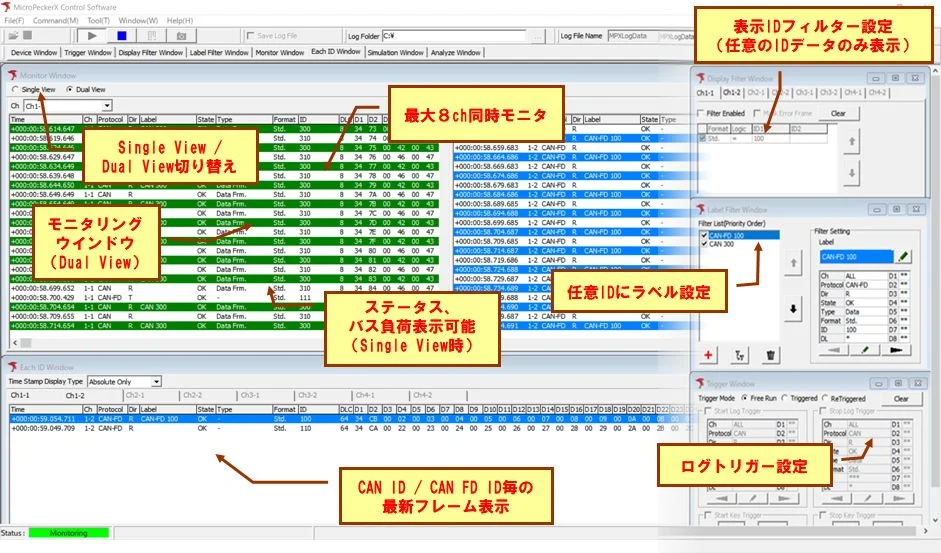

フレームモニタ:Dual Viewで2chを並べ、Each IDでIDごとの最新フレームを確認。
フレームモニタ:Dual Viewで2chを並べ、Each IDでIDごとの最新フレームを確認。
シグナルモニタ:2chの回転数・電流・温度を値と波形で表示。
シグナルモニタ:2chの回転数・電流・温度を値と波形で表示。
見る・送る・記録する・解析する機能へ
03

本体4台で最大8ch。
複数バスを同じ時間軸で。

本体1台でCAN / CAN FDを2ch、最大4台を同期ケーブルで接続して8chへ拡張できます。複数ネットワークのモニタ時刻とシミュレーション送信タイミングをそろえ、ECU間の通信を確認できます。

同期と通信の仕様を見る
2ch / 本体1台8ch / 本体4台
正式マニュアルの同期接続例(本体3台)。最大4台まで接続できます。
正式マニュアルの同期接続例(本体3台)。最大4台まで接続できます。

ログ再生は最大4ch(本体1台につき1ch)です。機能ごとの対応ch数は仕様をご確認ください。

接続先に合う構成で、評価を始める。

本体・USBケーブル・同期ケーブルに、接続先のCANケーブルを組み合わせます。導入前の評価には2週間無料トライアルをご利用いただけます。

構成品・オプションを確認

1つのGUIで、見る・送る・記録する・解析する。

フレームの生データと、意味のあるシグナル値。通信の確認から評価条件の作成、結果の振り返りまで、目的に合わせて使い分けられます。

フレームとシグナルの役割
作業フレームシグナル
見るID・データ・時刻・エラーを確認物理値・状態・波形をモニタ
送る周期・イベント送信、ログ再生DBCの定義から物理値で送信設定
記録するフレーム・キーを条件にログ記録信号の閾値で記録を開始・停止
解析する検索・フィルタ・周期・GW解析保存ログの波形・値・時刻差を確認
共通の土台は、DBCとSignal Catalog。

DBCから取り込んだフレーム・信号定義を、モニタ・送信設定・保存ログ解析に利用します。Signal Setで使う信号とCHをまとめ、評価内容に合わせて切り替えられます。

01

モニタ

生データから、回転数や温度の変化まで。

通信の成立と、値の動きを確認する。

フレームモニタで時刻・CH・ID・データ・エラーを確認。DBCの信号定義を使うと、受信データを物理値・単位・状態名へ変換して表示できます。

グラフ、値一覧、バー、状態表示を組み合わせ、目標値と実測値の変化を同じ時間軸で追えます。2chをまたぐ通信も、CHとIDを区別して確認できます。

Signal Window:2chの目標・実回転数、電流、温度を表示した実画面。
Signal Window:2chの目標・実回転数、電流、温度を表示した実画面。
02

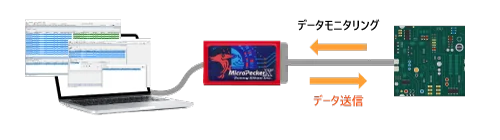

シミュレーション

物理値で条件をつくり、ECUへ送る。

HEX入力だけに頼らず、送信データを準備。

DBCのフレーム定義をCatalogから採用し、回転数などの物理値やON / OFFの状態を入力。対応するHEXデータを確認しながら送信条件を設定できます。

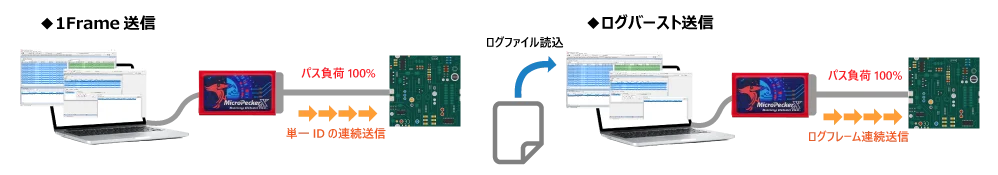

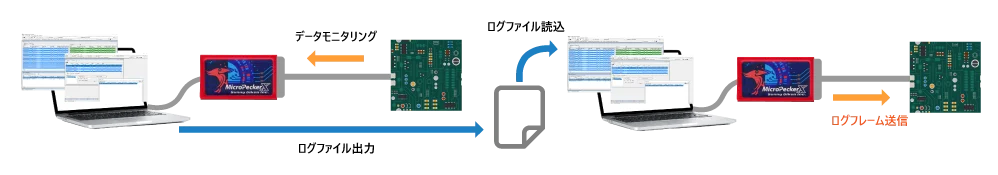

最大28フレームの周期・イベント送信に加え、ログ再生とバースト転送にも対応します。受信フレームやキー操作を開始条件にし、評価したい通信を再現できます。

定義の取り込みだけでは送信は始まりません。送信スロットの有効状態、周期・回数・イベント条件を確認して開始します。

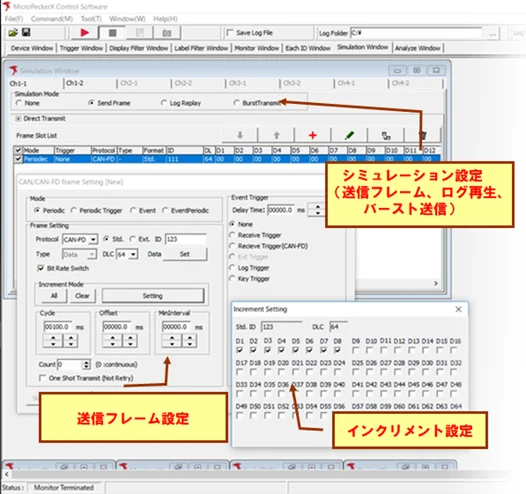

送信設定:CH1_Target_RPMを200 rpm、CH1_EnableをONにし、HEXデータを確認した例。
送信設定:CH1_Target_RPMを200 rpm、CH1_EnableをONにし、HEXデータを確認した例。
03

記録とアラート

必要な区間を残し、条件の成立を見つける。

Signal Triggerで記録を開始・停止。

フリーランでの記録のほか、フレーム受信・キー操作・信号の閾値を使って記録区間を指定できます。例えば、回転数が設定値以上になったところから記録し、別の設定値以下になったところで停止できます。

アラートで、異常値の発生・復帰を確認。

アラートは、信号の上限・下限や状態などの条件成立と復帰を通知・履歴表示する機能です。ログ記録を開始・停止するトリガーとは役割が異なり、目的に合わせて設定します。

Trigger Window:実回転数が2200 rpm以上で記録開始、1800 rpm以下で停止する設定例。
Trigger Window:実回転数が2200 rpm以上で記録開始、1800 rpm以下で停止する設定例。
Alert History:条件が成立した時刻・値と、復帰した時刻・値を確認。
Alert History:条件が成立した時刻・値と、復帰した時刻・値を確認。
04

保存ログ解析

記録した通信を、フレームと波形から振り返る。

保存したログを開いて、検索・フィルタ・フレーム周期を確認。Signal AnalysisではDBCの定義に従って値と波形を表示し、カーソル時刻の値や、同一ログ内のA/Bマーカーの時間差・値の差を調べられます。

Signal Analysis:2chのCAN FDログを4面の波形・Values・Frame Logで確認した実画面。
Signal Analysis:2chのCAN FDログを4面の波形・Values・Frame Logで確認した実画面。

2時点の差を数値で確認

同じログにA/Bマーカーを配置し、時間と信号値の変化量を比較。解析した信号値はCSVへ出力できます。

A/Bマーカー:2時点の時刻、時間差、回転数の変化量を表示した例。
A/Bマーカー:2時点の時刻、時間差、回転数の変化量を表示した例。

ゲートウェイ前後の通信を解析

2chのログをCh Mixingで時刻順に統合し、From / Toのフレームを指定。遅延・メッセージ消失・滞留数ピークを調べられます。

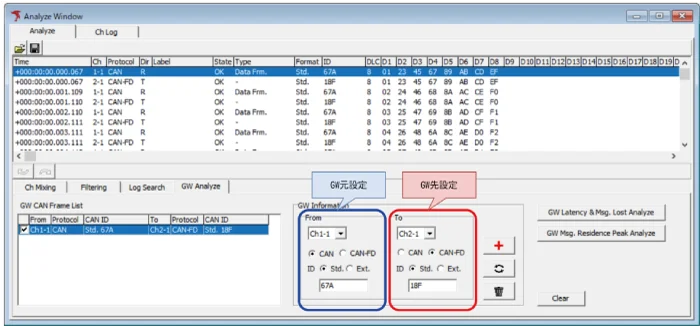

CAN GW Analyze:ゲートウェイ元と先のCH・IDを指定する実画面。
CAN GW Analyze:ゲートウェイ元と先のCH・IDを指定する実画面。

Signal Analysisは保存ログのオフライン解析です。画面内の再生操作でバスへの送信は行いません。

05

DBCとSignal Catalog

通信定義を、モニタ・送信・解析の共通基盤に。

定義をまとめ、評価対象へ割り当てる。

DBCのフレーム・シグナル定義をSignal Catalogへ取り込み、必要な信号をSignal Setへ追加。使用するCH、表示方法、単位・変換を確認して各機能で利用できます。手動での信号登録にも対応します。

ビット配置を確かめて、値を読み解く。

開始ビット、ビット長、Endian、符号の有無を設定し、ビット図で取り出す範囲を確認。係数・オフセットや値テーブルで、生データを物理値・状態名に対応付けます。

Signal Setting:ID 0x310の先頭16ビットを選択したビット配置図。
Signal Setting:ID 0x310の先頭16ビットを選択したビット配置図。
Signal Catalog:CAN FDフレームの信号定義と、Setへの所属・CH・表示設定を管理。
Signal Catalog:CAN FDフレームの信号定義と、Setへの所属・CH・表示設定を管理。

独自の評価ツールへ組み込むには。

開発ライブラリを使うと、ユーザーアプリケーションから本体を制御できます。Windows / LinuxのライブラリやSocketCANドライバは、構成品・オプションでご確認ください。

開発ツールと拡張オプションを見る

仕様・動作環境

通信条件、ソフトウェアの機能、本体・PCの動作環境をまとめています。評価対象のバス設定と接続条件に合わせてご確認ください。

通信インターフェース
通信規格CAN / ISO CAN FD
チャンネル2ch / 本体1台
アービトレーション速度125 / 250 / 500 kbps、1 Mbps
データフェーズ速度125 / 250 / 500 kbps、1 / 2 / 5 Mbps
サンプルポイント60 / 65 / 70 / 75 / 80 / 85 %
終端抵抗GUIで有効 / 無効を設定
モニタ・記録
タイムスタンプ分解能1 μs
表示Single / Dual View、Each ID、フィルタ・ラベル
記録モードフリーラン / 開始・終了トリガー
トリガー条件指定フレーム / キー / シグナル閾値
ログ出力テキスト形式(CSV)、16進数
記録容量保存先ディスクの空き容量に依存
送信・再生
登録フレーム最大28フレーム
送信モード周期 / イベント / イベント周期 / Direct
送信周期0.1〜60,000 ms(0.1 ms単位)
初回オフセット0〜60,000 ms(0.1 ms単位)
送信回数0〜60,000回(0は連続)
ログ再生開始条件・先頭オフセット・ループを設定
バースト転送1フレーム送信 / ログバースト送信
シグナル
定義DBC取り込み / 手動登録
Catalog最大10,000シグナル
Signal Set最大10セット / 1セット全CH合計128信号
変換Raw / Formula / Value Table / BCD / ASCII
表示値一覧 / グラフ / バー / 状態 / アラート履歴
グラフ対象最大32信号 / 2タブ / 1タブ最大4エリア
保存ログ解析
フレーム解析検索 / フィルタ / 特定IDの最大・最小・平均周期
GW解析遅延 / メッセージ消失 / 滞留数ピーク
信号解析値・波形・フレームの照合、A/Bマーカー、CSV出力
Signal Analysis入力全CH・全期間の合計5,000,000フレームまで
同期・接続
同期モニタ最大4台 / CAN・CAN FD 最大8ch
シミュレーション同期最大4台 / 最大8ch
ログ再生最大4ch(本体1台につき1ch)
同期インターフェース本体に2ポート / 同期ケーブルで接続
ホスト接続USB 2.0 Hi-Speed / Micro-B

データフェーズの通信速度はアービトレーション速度との組み合わせで選択条件があります。5 Mbps時のサンプルポイントは75 %です。

Signal Setの128信号には、派生信号の計算に必要な入力信号を含みます。記録容量、ログ再生の対応ch数、Signal Analysisの入力上限は、それぞれ異なります。

本体・ホスト接続
本体電源USBバスパワー(5 V / 300 mA)
寸法65(W)×35(D)×16(H)mm(突起部を除く)
重量45 g
通信コネクタD-sub 9ピン / CAN・CAN FD 2ch
USBポートMicro-B(メインポートを使用)
Control Softwareの動作環境
OSWindows 11 / 10 / 8.1(各64 bit)
CPUIntel / AMD x86(Core i5 / Ryzen 5以上推奨)
メモリ8 GB以上推奨
ディスク空き容量10 GB以上(長時間記録には追加容量が必要)
画面解像度1920 × 1080以上推奨
USBUSB 2.0 Hi-Speed / 接続する本体台数分のポート

使用中はPCのスリープ、ディスク停止、CPUクロック低下などの省電力動作を無効にしてください。仮想環境は動作保証対象外です。USBハブを使う場合は、外部給電するセルフパワー対応機器をご使用ください。

本体のUSBはメインポートを使用し、サブポートのキャップは外さないでください。

D-sub 9ピンの信号割り当て

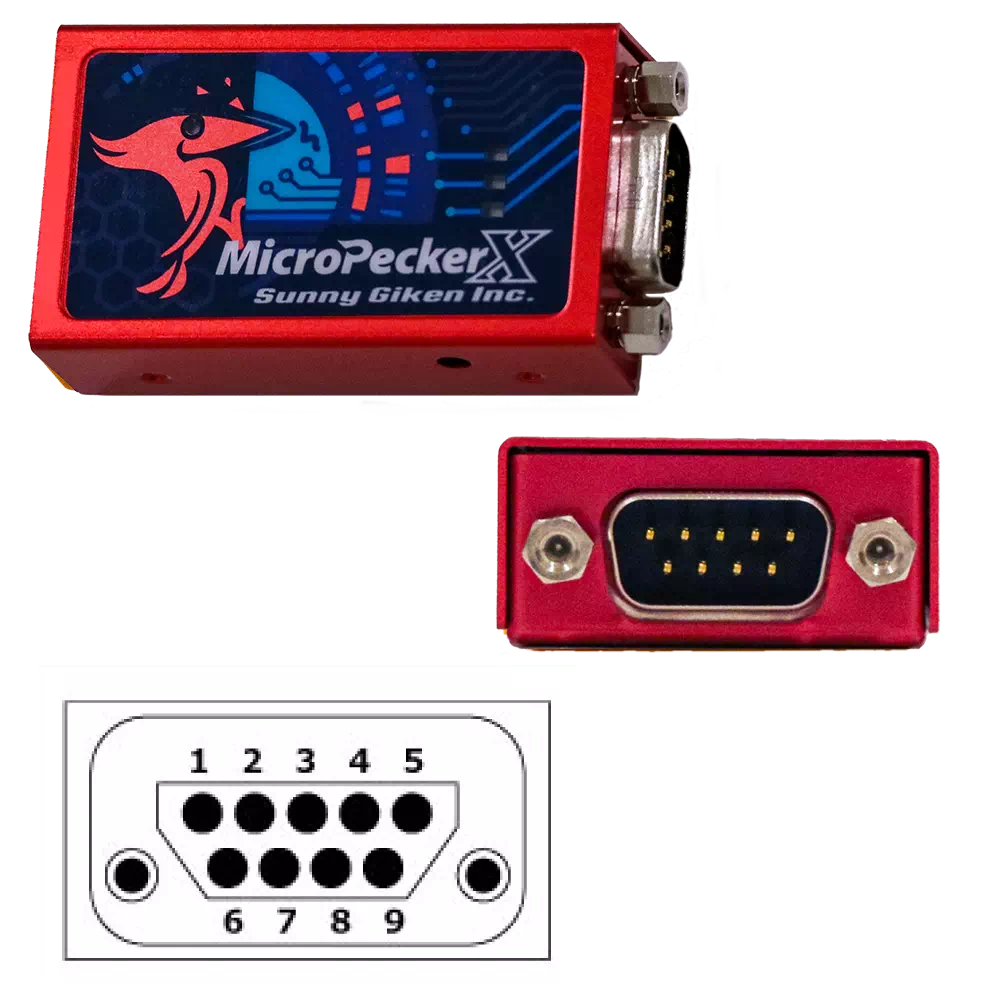

本体D-subコネクタとピン番号。図の向きに合わせて配線を確認してください。
本体D-subコネクタとピン番号。図の向きに合わせて配線を確認してください。
ピン番号 / 信号
1CAN Lo(CH1)
2CAN Lo(CH0)
3GND
4NC
5NC
6GND
7CAN Hi(CH0)
8CAN Hi(CH1)
9NC

CH0 / CH1はコネクタの信号表記です。NCは未接続端子です。

詳しい機器仕様をWebマニュアルで確認

構成品・オプション

本体とソフトウェアをセットでご提供。通信ケーブルは接続先に合わせて別途ご用意ください。

標準パッケージに同梱

  • 01MicroPeckerX本体《S810-MX-FD2》
  • 02USB(microB)ケーブル
  • 03同期ケーブル
  • 04保証書兼解説書
  • 05CAN / CAN FDアナライザライセンス

付属のControl Softwareとユーザーズマニュアルは、Webからダウンロードしてご利用いただけます。

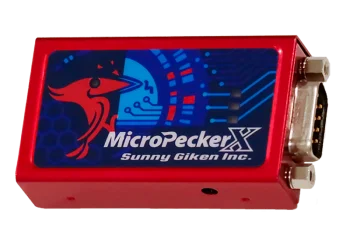

S810-MX-FD2本体S810-MX-FD2

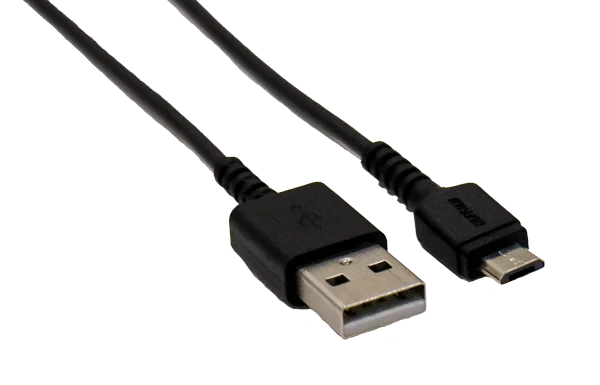

同梱USB microBケーブル
USB(microB)ケーブル / 同梱

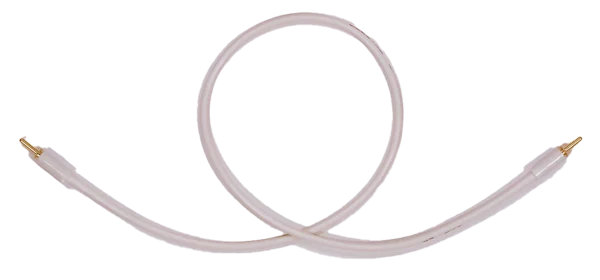

同梱同期ケーブル
同期ケーブル / 同梱

別売オプション

CANケーブルは同梱されません。接続先に合わせて2種類からお選びください。

CAN 1chクリップケーブル《S810-MX-CB1》の正式製品写真
S810-MX-CB1

CAN 1chクリップケーブル

ICクリップで配線へ接続。プロトタイプや配線の評価に。

S810-MX-CB1の製品情報
別売

メッセージ認証機能プラグイン

S810-MX-PM1

AUTOSAR SecOC準拠のMAC付きCAN / CAN FD通信を評価するための拡張機能です。

オプションの詳細
無償ダウンロード

独自ツール開発に使うライブラリ

ユーザーアプリケーションから本体を制御するための開発ツールです。使用するOSやインターフェースに合わせてお選びください。

S810-MX-FD2の導入・活用をサポート。

ソフトウェアの準備から、接続・設定、日々の活用、修理まで。必要な手順と窓口をご案内します。

はじめて使う方へ

  1. ソフトウェアとライセンスをダウンロード

    WebサイトからControl SoftwareとMicroPeckerXライセンスをダウンロードします。

  2. ソフトウェアを準備

    Control Softwareをインストールし、MicroPeckerX本体にライセンスを登録します。

  3. 本体とCANバスを接続

    USBケーブルとCANケーブルを接続し、通信速度・終端抵抗を設定します。

  4. 目的に合わせて操作

    フレームの確認、DBCを使った信号表示、送信、ログ記録・解析へ進みます。

目的別ガイドから始める

よくあるご質問

CANケーブルは同梱されていますか?

CANケーブルは別売です。1chのクリップ接続にはS810-MX-CB1、2chのD-sub接続にはS810-MX-CB2をご用意ください。

DBCファイルがなくても使えますか?

フレームのモニタ・送信・ログ記録はDBCなしで利用できます。シグナルの値や波形を表示する場合は、DBCを取り込むか、Signal Catalogで信号を手動登録します。

複数のCANバスを同時に確認できますか?

本体1台で2chを使用できます。複数台を同期接続すると、本体4台で最大8chを同じ時間軸でモニタできます。ログ再生は最大4ch(本体1台につき1ch)です。

信号のアラートと記録トリガーはどう違いますか?

アラートは条件の成立・復帰を通知し、履歴で確認する機能です。Signal Triggerはログ記録を開始・停止する条件です。それぞれの目的に合わせて設定します。

保存ログの解析中に、通信は送信されますか?

Signal Analysis内の再生操作は、保存ログの値を時刻順に確認するものです。バスへの送信は行いません。実機へ再送する場合はSimulationのログ再生を使用します。

使い始めるまでの手順を知りたいです。

ソフトウェアとUSBドライバを準備し、本体をPCとCANバスへ接続します。通信速度などを設定してモニタを開始してください。Webマニュアルの目的別ガイドから手順を確認できます。

通信・接続でお困りの場合

USBとCANケーブルの接続、通信速度、終端抵抗、ライセンス状態を確認してください。エラーメッセージと対処方法はWebマニュアルにまとめています。

トラブルシューティングを調べる

解決しない場合は、ご相談ください。

製品型番、ご使用のPC環境、通信条件、表示されたメッセージや発生状況を添えてお問い合わせください。

製品について問い合わせる

画面は機能紹介用の実画面です。
